Angle arms 角臂
FIPA 提供各種型號的角臂，用於夾具系統中夾具組件的精確連接：剛性，可調節，扭轉剛性，彈簧加載和重載。 夾具允許角臂安裝到鋁擠壓件上。 創新的夾緊技術確保即使在重載下也能安全安裝。 彈簧加載的模型從注塑成型機的彈出運動中吸收衝程。
原廠連結
技術數據

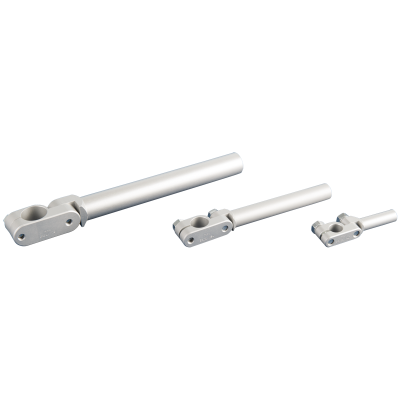

Angle arms – rigid
角臂 – 剛性
- 用於安裝夾具，夾具指或夾臂的組件
Technical data
| Item no. | GR02.070A | GR02.071A | GR02.072A | GR02.083 | GR02.084 | GR02.085 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight [oz] | 0.71 | 0.85 | 0.99 | 1.27 | 1.59 | 1.83 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet |  | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

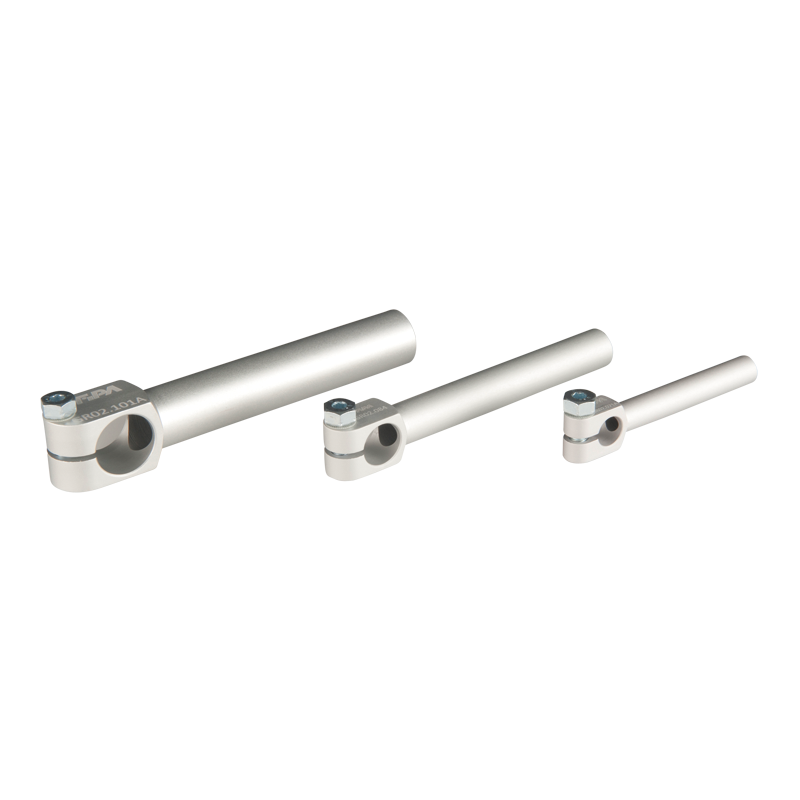

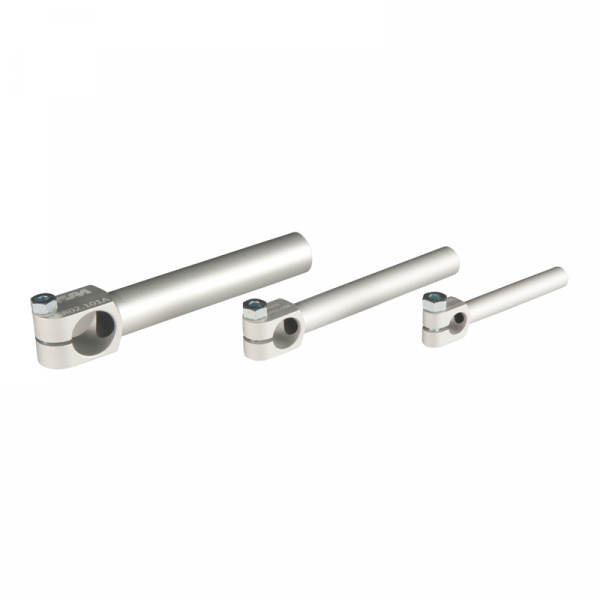

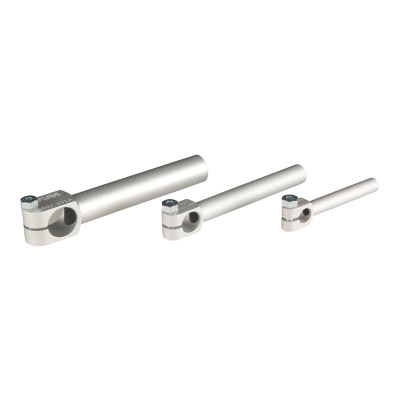

Elbow arms – adjustable
彎頭手臂 – 可調節
- 用於安裝夾具，夾具指或夾臂的組件
- 角度調整 ± 95°
Technical data
| Item no. | GR02.140 | GR02.141 | GR02.142 | GR02.180 | GR02.181 | GR02.182 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight [oz] | 1.27 | 1.41 | 1.59 | 1.48 | 1.8 | 2.08 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

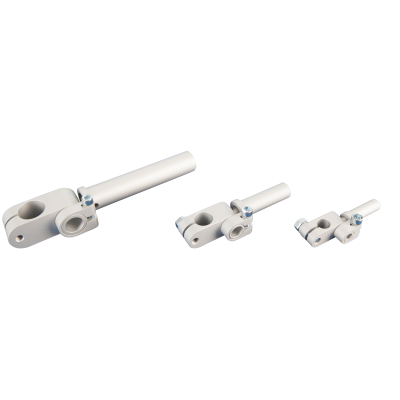

Elbow arms – adjustable, heavy duty
彎頭手臂 – 可調節，重型
- 用於安裝夾具，夾具指或夾臂的組件
- 在重負載下牢固夾緊
- 角度調整 ±100°
- 頭部可與吸頭 GR03.240 – GR03.242，GR03.250 – GR03.252 和 GR03.260 – GR03.262的頭部互換
Technical data
| Item no. | GR02.240 | GR02.241 | GR02.242 | GR02.250 | GR02.251 | GR02.252 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight [oz] | 1.02 | 1.13 | 1.23 | 1.76 | 2.05 | 2.33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

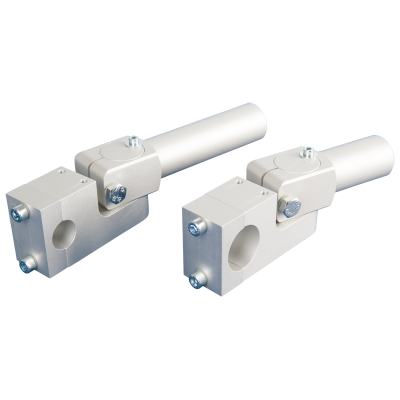

Rotary heads for angle arms Ø 30 mm – heavy duty
角度臂旋轉頭 Ø30mm – 重型
Rotary head GR02.270
with angle arm GR02.104
- 用於角度臂的旋轉頭，軸直徑 30 mm
- 夾緊元件與夾緊直徑 20 mm或 30 mm的整合
- 即使在重負載下也能牢固夾緊
- 旋轉範圍 0° 至 ~130°，可在兩個方向自由調節
- 請訂購夾臂和旋轉頭的組合
Technical data
| Item no. | GR02.270 | GR02.273 |
|---|---|---|
| Clamping Ø [mm] | 20 | 30 |
| Weight [oz] | 11.71 | 11.25 |
| Suitable for angle arms | GR02.104, GR02.105, GR02.106, GR02.107 | GR02.104, GR02.105, GR02.106, GR02.107 |
| Data Sheet | | |

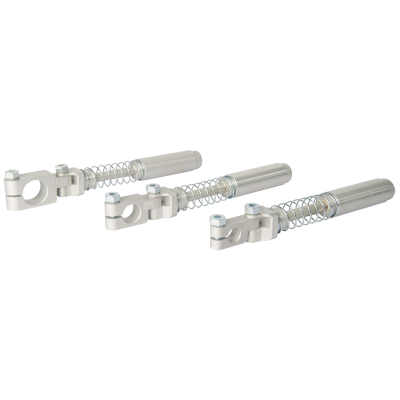

Elbow arms – spring compensated and non-rotating
彎頭臂 – 彈簧補償和非旋轉
- 用於安裝夾具，夾具指或夾臂的組件
- 彈簧補償彈射行程的變化
- 角度調整 ±130°
- 由於免潤滑聚合物軸承，運動平穩
Technical data
| Item no. | GR03.160 | GR03.161 | GR03.162 | GR03.163 | GR03.164 | GR03.165 |
|---|---|---|---|---|---|---|
| Stroke [mm] | 10 | 20 | 15 | 35 | 20 | 40 |
| Weight [oz] | 2.12 | 2.29 | 4.41 | 4.73 | 10.16 | 10.93 |
| Data Sheet | | | | | | |

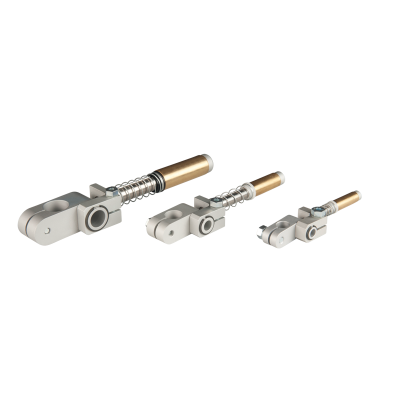

Elbow arms with sliding bush – spring compensated, adjustable and non-rotating
帶滑動襯套的彎頭臂 – 彈簧補償，可調節和不旋轉
PRECISE FUNCTIONING EVEN UNDER HIGH LOAD
- 用於連接夾具的元件
- 通過吸收橫向力和力矩引導滑動襯套以獲得高精度
- 彈簧補償彈射行程的變化
Technical data
| Item no. | GR03.202 | GR03.203 | GR03.204 |
|---|---|---|---|
| Suitable for grippers with clamping Ø [mm] | 10 | 14 | 20 |
| Stroke [mm] | 40 | 40 | 40 |
| Weight [oz] | 3.67 | 3.92 | 4.3 |
| Data Sheet | | | |
