Base ejectors 基本型噴射器
FIPA基本型噴射器，以前稱為微型噴射器，可以直接安裝在真空吸盤或電磁閥上。
具有退磁功能的 FIPA基本型噴射器適用於高動態機器人應用，例如用於封裝技術的三角機器人。它們可以快速建立真空，縮短抓取時間並輕柔地放置處理過的材料。
通過整合在基本噴射器中的快速切換微閥，通過吹離脈衝引入消退，也稱為吹離增強效應。最初，吹出流不僅由壓縮空氣管線支撐，而且由流入的環境空氣支撐。因此，具有退磁的 FIPA基本型噴射器可以縮短循環時間並提高處理精度。
由於其方形設計，FIPA EBO頂出盒特別適用於中央和分散真空控制，節省空間的並聯連接。
FIPA產品系列包括 EBA基本型噴射器型號，可直接連接真空吸盤和電磁閥。
EBO頂出盒和 EBA基本型頂出器可用於處理吸入密封產品（產品名稱中的指數H）和多孔產品（指數L）的型號。
兩個系列還具有處理吸氣密封產品的模型，同時節省壓縮空氣;請參閱產品名稱中的索引 P.
FIPA 開發了微型 EBM基本噴射器，可在狹窄的條件下安裝。可拆卸的微型消音器可以快速維修，從而確保短暫的操作中斷。
原廠連結
技術數據

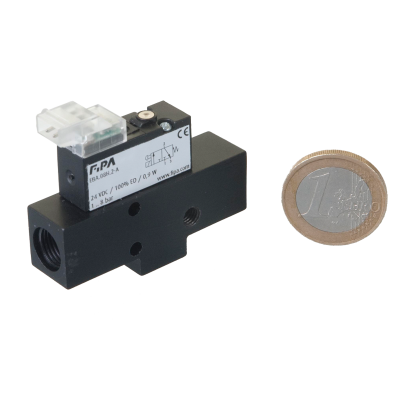

Base ejectors with integrated blow-off
帶有整合排氣裝置的基本型噴射器
VERY SHORT RESPONSE TIME, SAFE AND GENTLE PRODUCT RELEASE

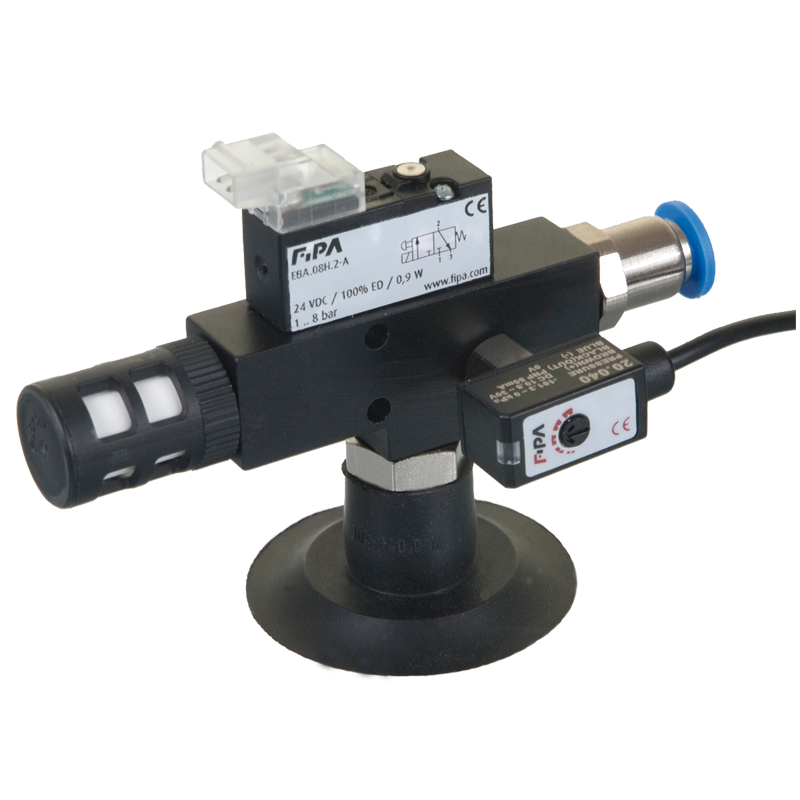

Example: Ejector EBA.08H.2-A with digital mini vacuum switch 20.040, closed diffusor silencer 72.000 and flat vacuum cup Ø 40 mm
- 小巧輕便，可直接安裝在真空吸盤上，快速吸塵，縮短抓取時間
- 快速反應微型閥的吹掃使循環時間非常短
- 分級吹脫增強效果：最初吹掃由環境空氣支持，用於快速和溫和的放置
- 堅固的設計和超過1億次開關週期的長使用壽命
- M5連接數字迷你真空開關，確保可靠的過程監控
- 非常適合具有極短週期的機器人應用，例如 Delta機器人（例如 FlexPickers）
Technical data
| Item no. | EBA.08H.2-A |
|---|---|
| Nozzle diameter [mm] | 0.8 |
| Optimal operating pressure [bar (psi)] | 5 (72.5) |
| Max. operating pressure [bar (psi)] | 8 (116) |
| Final vacuum [%] | 85 |
| Suction power at 5 bar (72.5 psi) [scfm] | 0.9 |
| Air consumption at 5 bar (72.5 psi) [scfm] | 1.1 |
| Flow rate solenoid valve [scfm] | 0.5 |
| Blow-off volumes of flow [scfm] | 3.9 – 1.6 |
| Power-on time solenoid valve (ED) [%] | 100 |
| Power-on/-off time solenoid valve [ms] | 5 |
| Power consumption solenoid valve [W] | 0.9 |
| Control voltage | 24 VDC ± 10 % |
| Protection class | IP40 |
| Operating temperature [°C (°F)] | -10 – 50 (14 – 122) |
| Weight [oz] | 1.23 |
| Data Sheet |  |

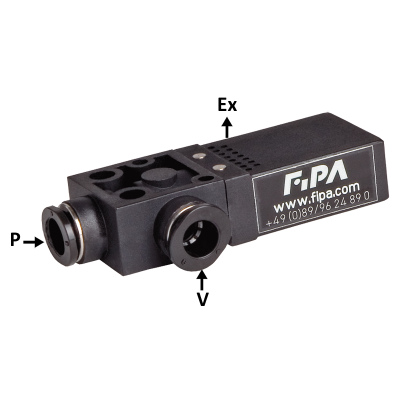

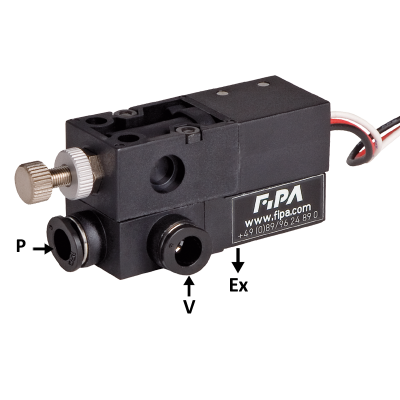

Ejector boxes EBO
噴射盒 EBO
Compressed air and vacuum connection via quick fittings, exhaust via rectangular silencer
Series “-S” with mechanical vacuum switch
= Vacuum connection
= Compressed air connection
= Exhaust outlet
- 高吸力，可快速撤離，夾持時間短
- 易於直接安裝在真空管路中
- 矩形設計可節省空間，並可安裝多個噴射盒
- 可更換的消音器濾芯
- “-S”系列帶機械/電氣真空開關
– 監控真空迴路，實現高過程可靠性
– NO / NC切換功能
Technical data
| Item no. | EBO.05H.4 | EBO.07H.1 | EBO.10H.1 | EBO.12H.1 | EBO.05L.4 | EBO.07L.1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nozzle diameter [mm] | 0.5 | 0.7 | 1 | 1.2 | 0.5 | 0.7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optimal operating pressure [bar (psi)] | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Final vacuum [%] | 90 | 93 | 93 | 93 | 68 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Suction power [scfm] | 0.2 | 0.5 | 1 | 1.3 | 0.4 | 0.9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Air consumption [scfm] | 0.4 | 0.8 | 1.6 | 2.5 | 0.4 | 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating temperature [°C (°F)] | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight [oz] | 0.63 | 0.65 | 0.65 | 0.63 | 0.63 | 0.65 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

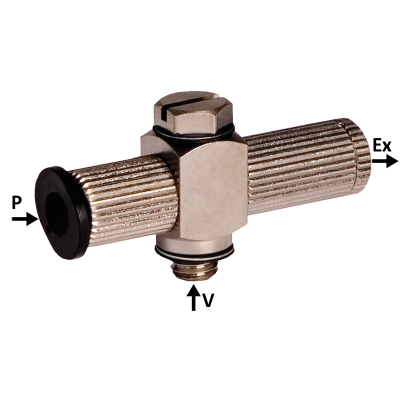

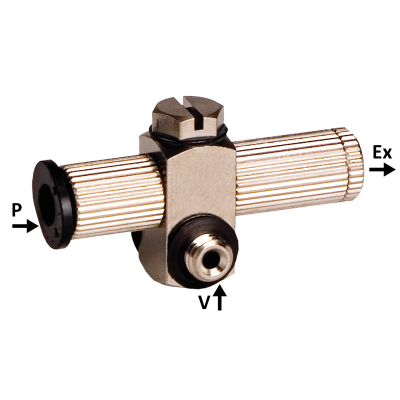

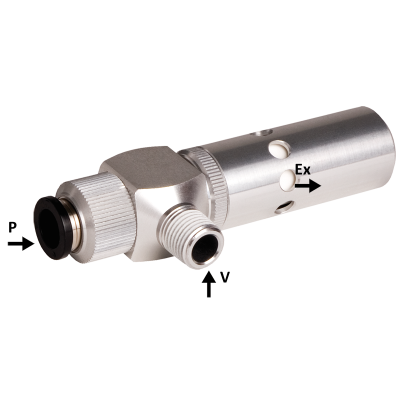

Base ejectors EBA for vacuum cups
用於真空吸盤的基本型噴射器 EBA
Compressed air connection via quick fittings, vacuum connection via R-threads, exchangeable silencer
Series with fixed air connection

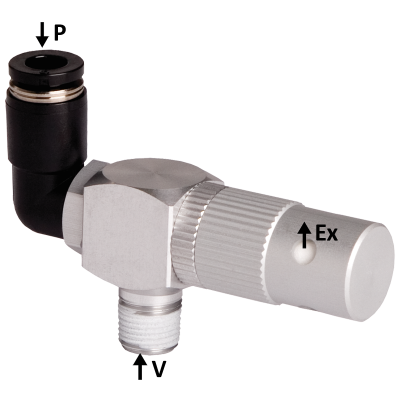

Series with rotatable, angular air connection
- = Vacuum connection
- = Compressed air connection
- = Exhaust outlet
- 吸力大，夾持時間短
- 易於直接安裝在真空杯上
- 堅固的鋁製機身
- 可更換的消音器濾芯，可縮短停機時間
Technical data
| Item no. | EBA.07H.1 | EBA.07H.2 | EBA.10H.1 | EBA.10H.2 | EBA.12H.1 | EBA.12H.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nozzle diameter [mm] | 0.7 | 0.7 | 1 | 1 | 1.2 | 1.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optimal operating pressure [bar (psi)] | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Final vacuum [%] | 93 | 93 | 93 | 93 | 93 | 93 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Suction power [scfm] | 0.5 | 0.5 | 1 | 1 | 1.3 | 1.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Air consumption [scfm] | 0.8 | 0.8 | 1.6 | 1.6 | 2.5 | 2.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating temperature [°C (°F)] | 5 – 50 (41 – 122) | 5 – 50 (41 – 122) | 5 – 50 (41 – 122) | 5 – 50 (41 – 122) | 5 – 50 (41 – 122) | 5 – 50 (41 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight [oz] | 1.11 | 1.11 | 1.11 | 1.11 | 1.11 | 1.11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

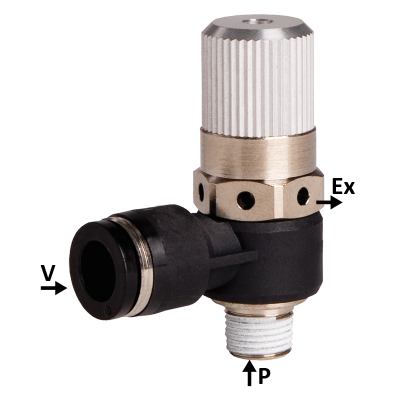

Base ejectors EBA for solenoid valves
用於電磁閥的基本型噴射器 EBA
Compressed air connection via R-threads, vacuum connection via quick fittings
Series with exhaust outlet via silencer
Series with exhaust outlet via quick fitting
- = Vacuum connection
- = Compressed air connection
- = Exhaust outlet
- 適用於直接安裝到電磁閥
- 吸力大，夾持時間短
- 靈活的安裝採用可旋轉的角度真空連接
- 可更換的消音器，可實現快速維修和短暫停機時間
- 通過快速安裝避免產品污染排氣口（索引MV-I）
Technical data
| Item no. | EBA.05H.1-MV | EBA.05H.2-MV | EBA.07H.1-MV | EBA.10H.1-MV | EBA.10H.2-MV | EBA.12H.1-MV | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nozzle diameter [mm] | 0.5 | 0.5 | 0.7 | 1 | 1 | 1.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optimal operating pressure [bar (psi)] | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Final vacuum [%] | 90 | 90 | 93 | 93 | 93 | 93 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Suction power [scfm] | 0.2 | 0.2 | 0.5 | 1 | 1 | 1.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Air consumption [scfm] | 0.4 | 0.4 | 0.8 | 1.6 | 1.6 | 2.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating temperature [°C (°F)] | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight [oz] | 0.46 | 1.29 | 1.31 | 1.29 | 1.34 | 1.29 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

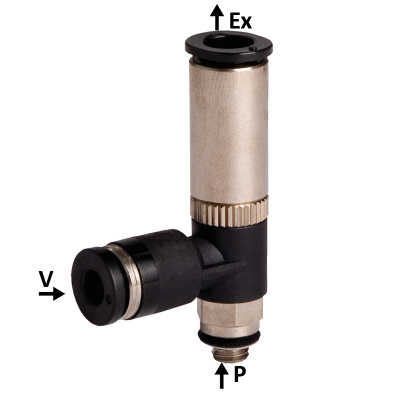

Base ejectors EBM – miniature size
基本型噴射器 EBM – 微型尺寸
Compressed air connection via quick fittings, vacuum connection via M-threads, exchangeable silencer element
Series with fixed tubing connection
- = Vacuum connection
- = Compressed air connection
- = Exhaust outlet
- 高吸力，可快速疏散，夾持時間短
- 易於直接安裝在真空吸盤上
- 空間有限的小尺寸安裝
- 堅固的設計，鍍鎳黃銅本體
- 微型消音器，可拆卸，快速維修，停機時間短
Technical data
| Item no. | EBM.05H.5 | EBM.05H.6 | EBM.05H.5-W | EBM.05H.6-W |
|---|---|---|---|---|
| Nozzle diameter [mm] | 0.5 | 0.5 | 0.5 | 0.5 |
| Optimal operating pressure [bar (psi)] | 5 (72.5) | 5 (72.5) | 5 (72.5) | 5 (72.5) |
| Final vacuum [%] | 90 | 90 | 90 | 90 |
| Suction power [scfm] | 0.2 | 0.2 | 0.2 | 0.2 |
| Air consumption at 5 bar (72.5 psi) [scfm] | 0.4 | 0.4 | 0.4 | 0.4 |
| Operating temperature [°C (°F)] | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) |
| Weight [oz] | 0.51 | 0.51 | 0.6 | 0.62 |
| Data Sheet | | | | |
