Bellows vacuum cups made from Varioflex® – SP-BX

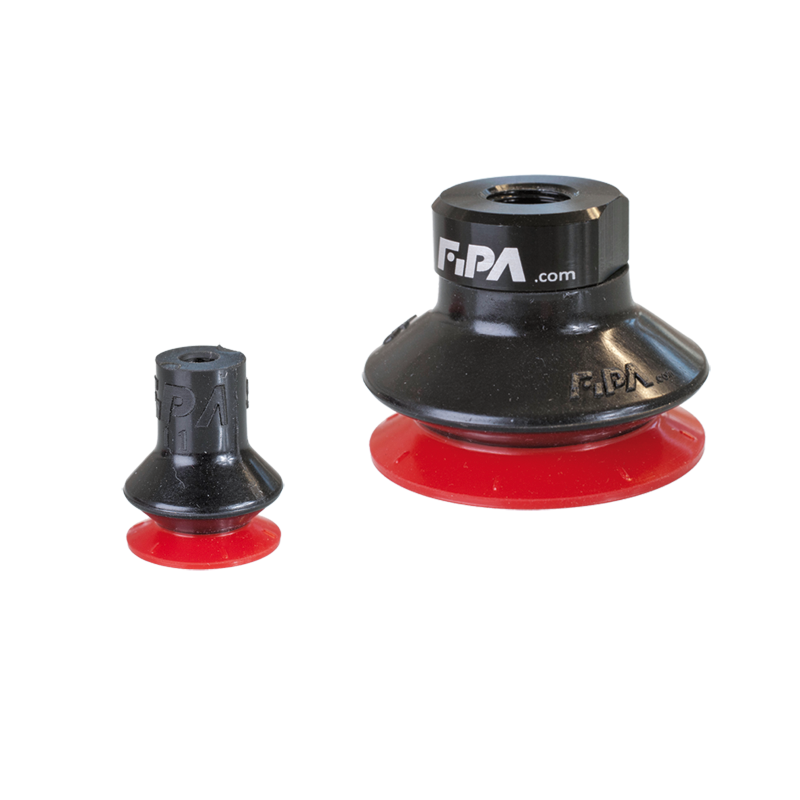

使用壽命長,並具有出色的保持能力 – 由耐油和耐臭氧的Varioflex®複合材料製成的FIPA波紋管真空杯由尺寸穩定的主體(60°Shore)和軟密封唇(30°Shore)組成。身體可以防止在廣泛的剪切力作用下發生橫向屈曲。軟密封唇即使在不平整的產品表面也能確保最小的洩漏。
機體出色的回復力使得該系統在循環時間短的情況下可以使用該波紋管真空杯。
FIPA提供了一系列帶有1.5波紋管(SP-BX1系列)和2.5波紋管(SP-BX2系列)的Varioflex®波紋管真空杯,直徑範圍從15到75毫米。
帶有1.5波紋管的FIPAVarioflex®波紋管真空杯可用作夾持乾燥金屬板的真空杯。當使用薄壁金屬板時,支持防止深拉伸效應。
帶2.5波紋管的FIPAVarioflex®波紋管真空杯設計用於需要良好高度和角度補償的應用,例如注塑成型零件的脫模。
由Thermalon®製成的FIPA波紋管真空杯(具有1.5波紋管的系列SKT-B1,具有2.5波紋管的系列SKT-B2)和HNBR(具有1.5波紋管的系列SKH-B1,具有2.5波紋管的系列SKH-B2)耐熱至 16
0°C。波紋管能夠補償真空杯和塑料部件之間的高度和角度差異 – 非常適合夾持不均勻或略微彎曲的注塑塑料部件。
原廠連結
技術數據
Technical data
Item no. | Model / Lip dimensions | Diameter [mm] | Connection thread | [mm] | Number of folds | Material / Color | Usage temperature [°C (°F)] | Data Sheet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bellows vacuum cups 1.5 folds – SP-BX1 fully assembled with fitting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.016.253._* | SP-BX1-15 | 16 | M5-male | 4.5 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.016.254._* | SP-BX1-15 | 16 | M6-male | 4.5 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.021.255._* | SP-BX1-20 | 21 | G1/8-male | 5 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.026.256._* | SP-BX1-25 | 26 | G1/8-male | 5 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.037.257._* | SP-BX1-35 | 37 | G1/8-female | 9 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.037.258._* | SP-BX1-35 | 37 | G1/4-male | 9 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.053.259._* | SP-BX1-50 | 53 | G1/8-female | 10 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.053.260._* | SP-BX1-50 | 53 | G1/4-male | 10 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.053.261._* | SP-BX1-50 | 53 | G3/8-male | 10 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.075.262._* | SP-BX1-75 | 75 | G3/8-male | 18 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.075.263._* | SP-BX1-75 | 75 | G3/8-female | 18 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.115.266._* | SP-BX1-115 | 115 | G3/8-female | 28 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.115.267._* | SP-BX1-115 | 115 | G1/2-female | 28 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.160.264._* | SP-BX1-160 | 160 | G3/8-female | 40 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22.160.265._* | SP-BX1-160 | 160 | G1/2-female | 40 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spare cups | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
23.016.263._* | SP-BX1-15 | 16 | — | 4.5 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
23.021.264._* | SP-BX1-20 | 21 | — | 5 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
23.026.265._* | SP-BX1-25 | 26 | — | 5 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
23.037.266._* | SP-BX1-35 | 37 | — | 9 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
23.053.267._* | SP-BX1-50 | 53 | — | 10 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
23.115.274._* | SP-BX1-115 | 115 | — | 28 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
23.160.273._* | SP-BX1-160 | 160 | — | 40 | 1.5 | Varioflex® 60°/30° (sw/r) | 10 – 50 (50 – 122) |
Technical data
Item no. | Model / Lip dimensions | Diameter [mm] | Connection thread | [mm] | Number of folds | Material / Color | Design | Usage temperature [°C (°F)] | Data Sheet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bellows vacuum cups 2.5 folds – SP-BX2 fully assembled with fitting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.016.145._* | SP-BX2-15 | 16 | M5-male | 5.5 | 2.5 | Varioflex® 60°/30° (sw/r) | — | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.016.146._* | SP-BX2-15 | 16 | M6-male | 5.5 | 2.5 | Varioflex® 60°/30° (sw/r) | — | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.021.147._* | SP-BX2-20 | 21 | G1/8-male | 6.5 | 2.5 | Varioflex® 60°/30° (sw/r) | — | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.026.148._* | SP-BX2-25 | 26 | G1/8-male | 8 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.037.149._* | SP-BX2-35 | 37 | G1/8-female | 14 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.037.150._* | SP-BX2-35 | 37 | G1/4-male | 14 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.053.151._* | SP-BX2-50 | 53 | G1/8-female | 19 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.053.152._* | SP-BX2-50 | 53 | G1/4-male | 19 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.053.153._* | SP-BX2-50 | 53 | G3/8-male | 19 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.077.154._* | SP-BX2-75 | 77 | G3/8-male | 25 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20.077.155._* | SP-BX2-75 | 77 | G3/8-female | 25 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spare cups | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
21.016.175._* | SP-BX2-15 | 16 | — | 5.5 | 2.5 | Varioflex® 60°/30° (sw/r) | — | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
21.021.176._* | SP-BX2-20 | 21 | — | 6.5 | 2.5 | Varioflex® 60°/30° (sw/r) | — | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
21.026.177._* | SP-BX2-25 | 26 | — | 8 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
21.037.177._* | SP-BX2-35 | 37 | — | 14 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
21.053.178._* | SP-BX2-50 | 53 | — | 19 | 2.5 | Varioflex® 60°/30° (sw/r) | Filter disk optional | 10 – 50 (50 – 122) |
