Elbow arms 彎頭手臂
FIPA 彎頭臂允許吸盤系統中吸盤的可變角度整合。 市場上也已知彎臂作為吸盤的夾持臂。 FIPA 彎頭臂有彈簧式，可調節和扭轉剛性型號。 帶彈簧機構的扭轉剛性型特別適用於注塑成型的夾具。。
原廠連結
技術數據

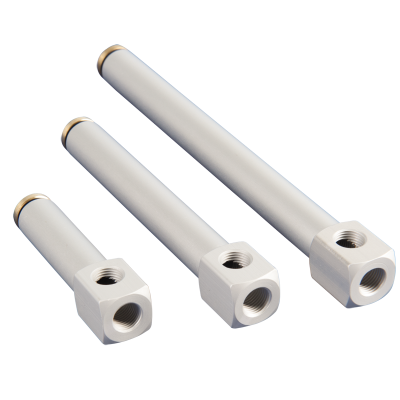

Suction fingers for vacuum cups – rigid
真空吸盤的吸力指 – 剛性
- 用於安裝真空吸嘴的組件
- 兩個真空端口
Technical data
| Item no. | GR03.001A | GR03.002A | GR03.003A | GR03.010A | GR03.011A | GR03.012A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight [oz] | 0.39 | 0.56 | 0.78 | 0.95 | 1.38 | 1.73 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet |  | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

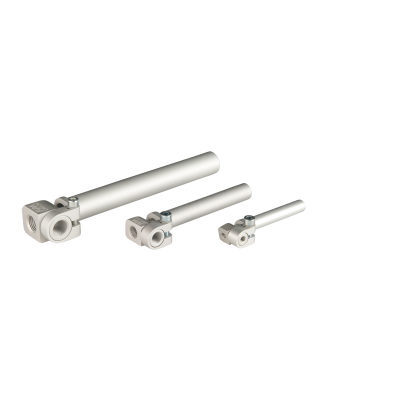

Suction fingers for vacuum cups – adjustable
吸力指用於真空吸盤 – 可調節
- 用於安裝真空吸盤的組件
- 角度調整 ± 90°
Technical data
| Item no. | GR03.040A | GR03.041A | GR03.042A | GR03.050A | GR03.051A | GR03.052A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight [oz] | 1.23 | 1.34 | 1.52 | 2.05 | 2.43 | 2.75 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

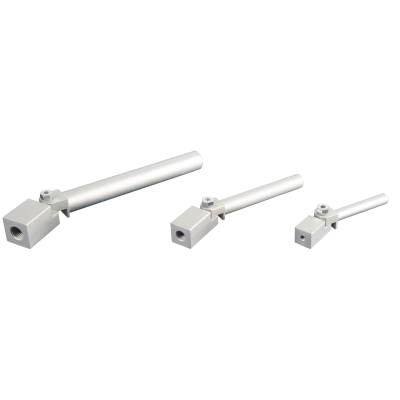

Suction fingers – adjustable
吸指 – 可調節
- 可調節頭，用於安裝和對齊帶有零件輪廓的真空吸盤
- 角度調整 ± 100°
- 與標準版相比，重量減輕了 50％
- 頭部可與彎頭臂部互換 GR02.240 – GR02.242，GR02.250 – GR02.252，GR02.260 – GR02.262
Technical data
| Item no. | GR03.240 | GR03.241 | GR03.242 | GR03.250 | GR03.251 | GR03.252 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight [oz] | 0.53 | 0.63 | 0.74 | 1.02 | 1.31 | 1.62 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

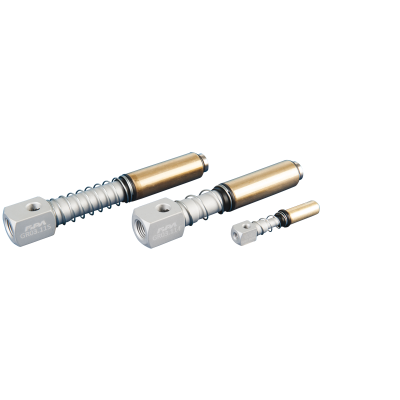

Spring compensated gripper arm for vacuum cups
用於真空吸盤的彈簧補償夾臂
- 彈簧補償彈射行程的變化
- 由於免潤滑聚合物軸承，運動平穩
- 僅適用於圓形真空吸盤
Technical data
| Item no. | GR03.080A | GR03.081A | GR03.090A | GR03.091A | GR03.114 | GR03.115 |
|---|---|---|---|---|---|---|
| Stroke [mm] | 10 | 20 | 15 | 35 | 20 | 40 |
| Weight [oz] | 0.63 | 0.63 | 1.59 | 1.69 | 4.48 | 4.8 |
| Data Sheet | | | | | | |

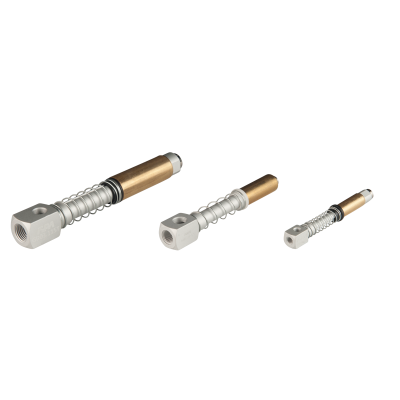

Spring compensated gripper arm for vacuum cups – non-rotating
用於真空吸盤的彈簧補償夾臂 – 非旋轉
- 彈簧補償彈射行程的變化
- 由於免潤滑聚合物軸承，運動平穩
- 適用於圓形，橢圓形和矩形真空吸盤
- 側面真空口或末端
Technical data
| Item no. | GR03.080T | GR03.081T | GR03.090T | GR03.091T | GR03.114T | GR03.115T |
|---|---|---|---|---|---|---|
| Stroke [mm] | 10 | 20 | 15 | 35 | 20 | 40 |
| Weight [oz] | 0.6 | 0.63 | 1.55 | 1.69 | 4.55 | 4.83 |
| Data Sheet | | | | | | |

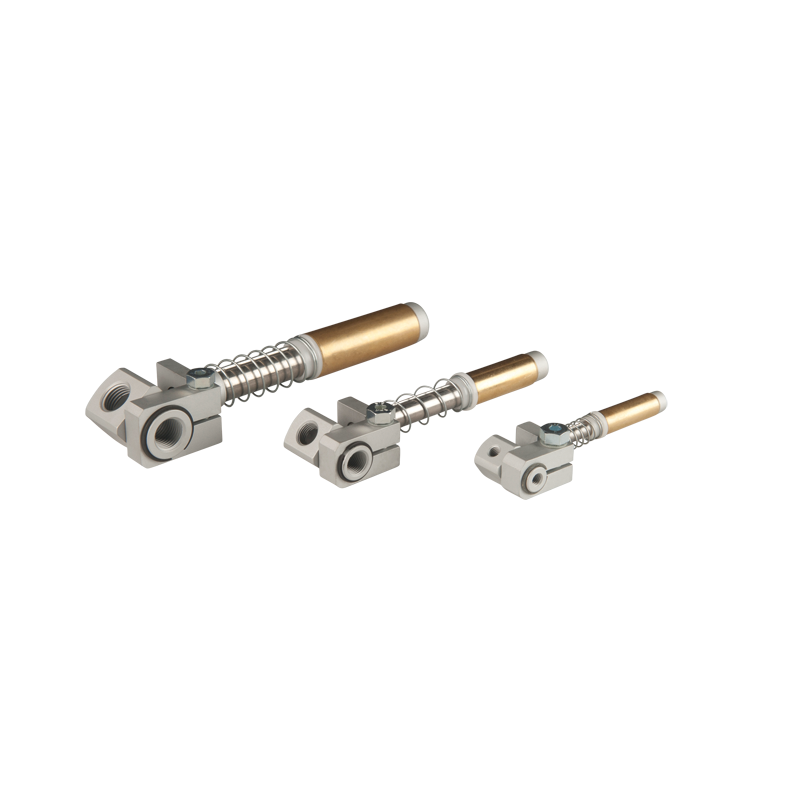

Spring compensated suction fingers for vacuum cups – non-rotating
用於真空吸盤的彈簧補償吸附指 – 非旋轉
- 可調節頭，用於安裝和對齊帶有零件輪廓的真空吸盤
- 彈簧補償彈射行程的變化
- 由於免潤滑聚合物軸承，運動平穩
- 角度調整 ± 120°
Technical data
| Item no. | GR03.120B | GR03.121B | GR03.130B | GR03.131B | GR03.152B | GR03.153B |
|---|---|---|---|---|---|---|
| Stroke [mm] | 10 | 20 | 15 | 35 | 20 | 40 |
| Weight [oz] | 1.23 | 1.31 | 2.65 | 2.96 | 7.3 | 8.08 |
| Data Sheet | | | | | | |
