Extrusions – 鋁擠型材
Extrusion systems 鋁擠型材系統

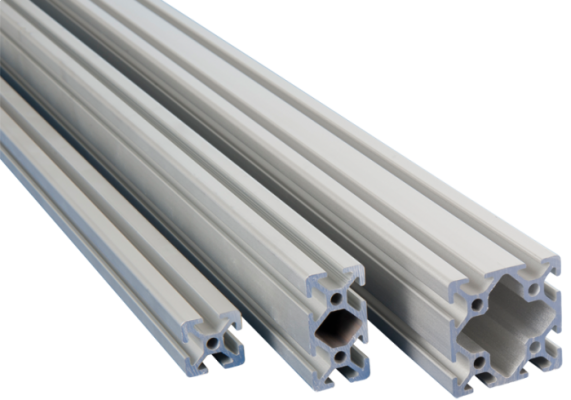

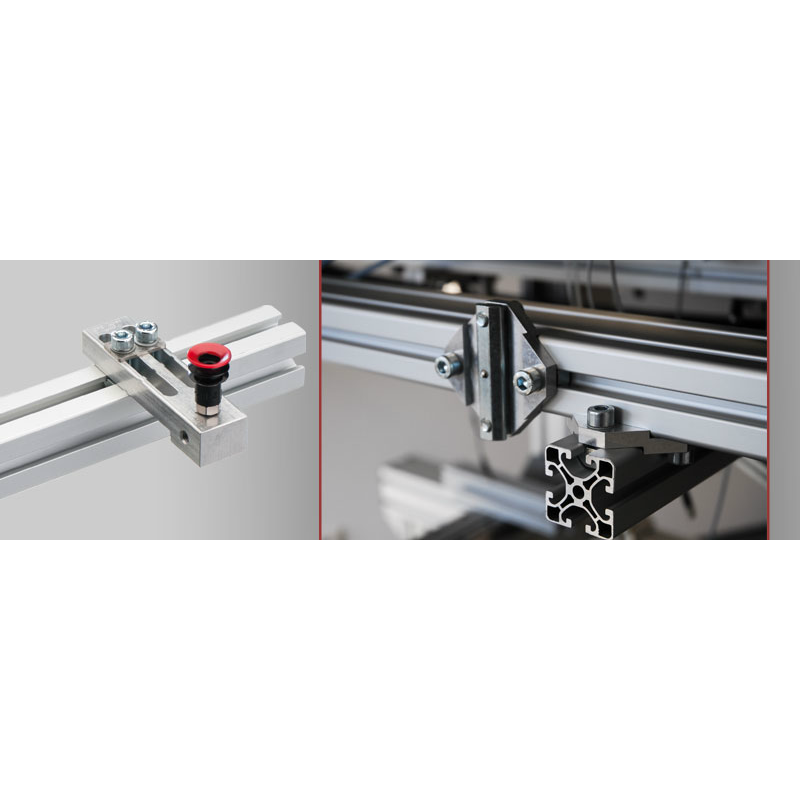

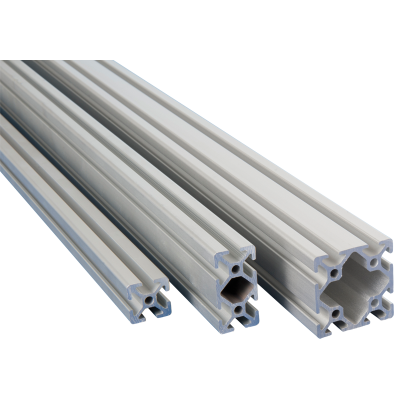

三個 FIPA型材系統,SLine,MLine 和 Xline,可以靈活地處理夾具組件中的小型,中型和重型工件。
相關商品
代理品牌
代理品牌
三個 FIPA型材系統,SLine,MLine 和 Xline,可以靈活地處理夾具組件中的小型,中型和重型工件。

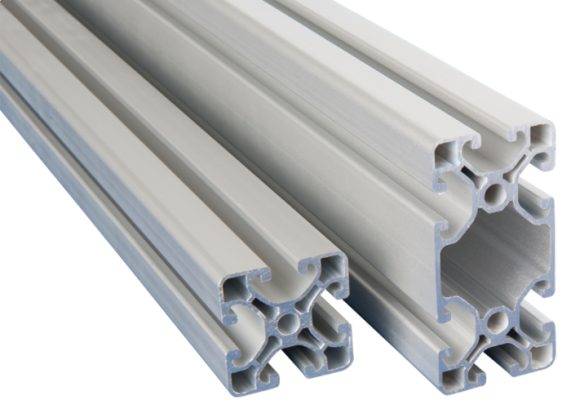

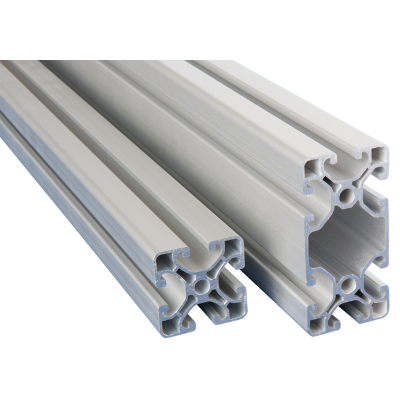

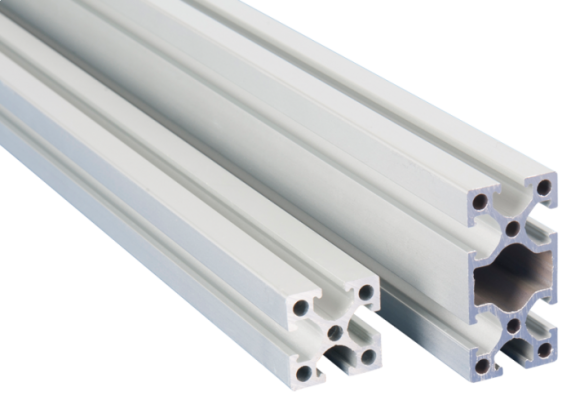

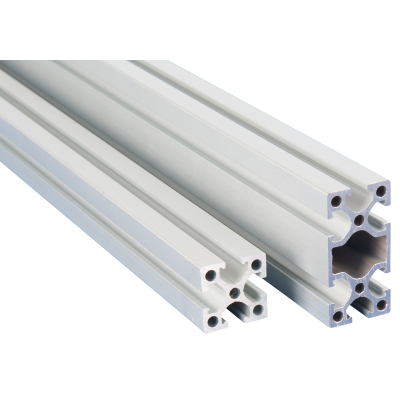

SLine 和 MLine系列的鋁擠壓件構成了夾持系統的基礎,夾持系統最大可達 1米,提升力約為 5千克。 XLine 型材設計用於處理重型工件,因此它們具有 40 mm網格中抗變形的鋁型材,即使在大負載下也具有最高的穩定性。

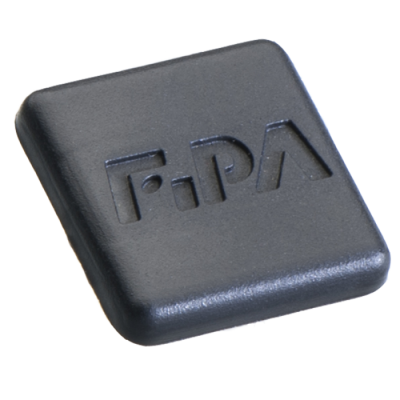

Item no. | GR01.001.2000 | GR01.002.2000 | GR01.003.2000 | GR01.004.2000 | GR01.006.2000 | GR01.007.2000 |
---|---|---|---|---|---|---|
Length [mm] | 1,960 | 1,960 | 1,960 | 1,960 | 1,960 | 1,960 |
Weight [kg/m] | 0.35 | 0.63 | 0.48 | 0.87 | 1.67 | 1.33 |
Cross-section area [cm²] | 1.28 | 2.34 | 1.8 | 3.22 | 6.06 | 4.94 |
Moment of plane area axial Ix [cm⁴] | 0.12 | 0.24 | 0.74 | 1.39 | 2.68 | 9.16 |
Moment of plane area axial Iy [cm⁴] | 0.53 | 3.59 | 0.74 | 5.16 | 35.8 | 9.16 |
Moment of resistance axial Wx [cm³] | 0.22 | 0.45 | 0.74 | 1.39 | 2.68 | 4.53 |
Moment of resistance axial Wy [cm³] | 0.53 | 1.8 | 0.74 | 2.53 | 8.95 | 4.53 |
Suitable end caps | GR01.010 | GR01.011 | GR01.012 | GR01.013 | GR01.015 | GR01.016 |
Item no. | GR01.008.2000 | GR01.009.2000 |
---|---|---|
Length [mm] | 1,960 | 1,960 |
Weight [kg/m] | 0.61 | 1.04 |
Cross-section area [cm²] | 2.48 | 4.27 |
Moment of plane area axial Ix [cm⁴] | 1.58 | 10.89 |
Moment of plane area axial Iy [cm⁴] | 1.58 | 2.85 |
Moment of resistance axial Wx [cm³] | 1.26 | 4.36 |
Moment of resistance axial Wy [cm³] | 1.26 | 2.28 |
Suitable end caps | GR01.017 | GR01.018 |
Item no. | GR-XL01.003.2000 | GR-XL01.004.2000 | GR-XL01.005.2000 |
---|---|---|---|
Length [mm] | 1,960 | 1,960 | 1,960 |
Weight [kg/m] | 1.36 | 2.37 | 5.19 |
Cross-section area [cm²] | 5.04 | 8.73 | 19.2 |
Moment of plane area axial Ix [cm⁴] | 7.34 | 14.7 | 131 |
Moment of plane area axial Iy [cm⁴] | 7.34 | 57.7 | 131 |
Moment of resistance axial Wx [cm³] | 3.67 | 7.37 | 32.8 |
Moment of resistance axial Wy [cm³] | 3.67 | 14.4 | 32.8 |
Suitable end caps | GR-XL01.012 | GR-XL01.012 | — |
Item no. | GR01.010 | GR01.011 | GR01.012 | GR01.013 | GR01.015 | GR01.016 | GR01.017 | GR01.018 | GGR-XL01.012 | GGR-XL01.013 |
---|---|---|---|---|---|---|---|---|---|---|
Suitable for extrusion system | SLine | SLine | SLine | SLine | SLine | SLine | MLine | MLine | XLine | XLine |

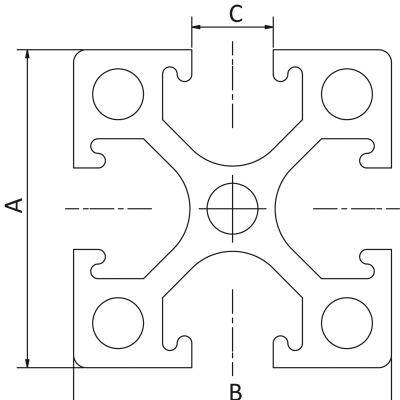

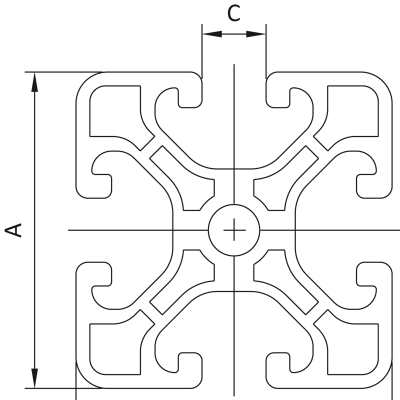

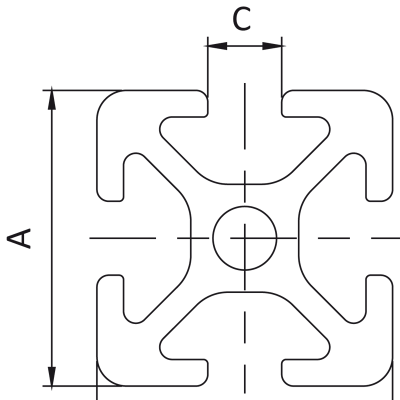

A[mm] | 10 | 10 | 20 | 20 | 20 | 40 | 25 | 25 | 40 | 40 |
B[mm] | 20 | 40 | 20 | 40 | 80 | 40 | 25 | 50 | 40 | 80 |
C[mm] | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 |
