Oil-free vacuum pumps 免油真空幫浦
免油式真空幫浦可從 FIPA獲得，作為免油和免工作流體的旋片式真空泵，它使用置換器原理進行真空產生。該過程涉及圓柱形轉子，其在圓形泵腔中偏心地旋轉。週期性地擴大和收縮的吸入室通過進氣管吸入空氣並隨後通過出口管道將其噴射到環境中。
乾式真空幫浦不會用油蒸汽污染真空，因此在製藥，半導體和食品工業中是最優選的。
簡單的設計和高品質的材料使 FIPA的免油旋片式真空幫浦非常可靠，維護成本低。這款堅固的真空產生器用於處理乾燥區域的吸入式工件，效率高。適用於頻繁更換負載和連續運行的系統，乾式真空幫浦可實現高達 88％的高真空度，大量進氣流量可達 150 m3 / h。
FIPA 提供免油旋轉葉片真空幫浦，具有單相和三相（三相交流）連接。緊湊型真空幫浦可以安裝在任何地方。
原廠連結
技術數據

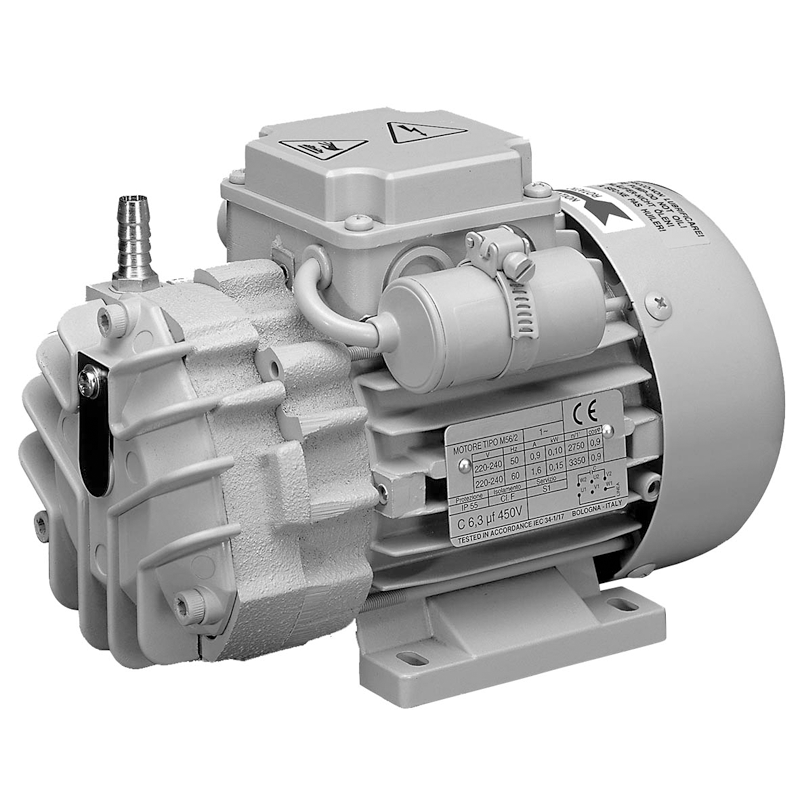

Rotary vane vacuum pumps – oil-free
旋片式真空幫浦 – 免油
Handling in dry areas
- 由於設計簡單，可靠性高，維護成本低
- 通用應用：在不同真空水平下連續運行
- 設計緊湊，重量輕
- 防護等級 IP55
- 提供單相和三相設計（指數 -1或-3）
- 包含在交貨範圍內：
– 壓力方向的消音器
– DT.8：吸入側的安全過濾器 - 交貨不包含電纜線
Technical data
| Item no. | DT.5C-1 | DT.5C-3 | DT.8C-1 | DT.8C-3 |
|---|---|---|---|---|
| Suction power at 50 Hz [scfm] | 2.9 | 2.9 | 4.7 | 4.7 |
| Suction power at 60 Hz [scfm] | 3.5 | 3.5 | 5.3 | 5.3 |
| Final pressure abs. [mbar (psi)] | 120 (1.7) | 120 (1.7) | 120 (1.7) | 120 (1.7) |
| Power supply at 50 (60) Hz [V] | 220 – 240 | Delta: 175-260 (200-300) Star: 300-450 (346-520) | 220 – 240 | Delta: 175-260 (200-300) Star: 300-450 (346-520) |
| Current consumption at 50 (60) Hz [A] | 1.2 (1.2) | Delta: 0.83 (0.82) Star: 0.97 (0.92) | 2.5 (2.5) | Delta: 1.6 (1.5) Star: 0.9 (0.9) |
| Rated power at 50 Hz [kW] | 0.12 | 0.12 | 0.25 | 0.25 |
| Rated power at 60 Hz [kW] | 0.15 | 0.15 | 0.3 | 0.3 |
| Noise level at 50 Hz [dB(A)] | 59 | 59 | 59 | 59 |
| Noise level at 60 Hz [dB(A)] | 61 | 61 | 61 | 61 |
| Operating temperature at 50 Hz [°C (°F)] | 65 – 70 (149 – 158) | 65 – 70 (149 – 158) | 70 – 75 (158 – 167) | 70 – 75 (158 – 167) |
| Operating temperature at 60 Hz [°C (°F)] | 70 – 75 (158 – 167) | 70 – 75 (158 – 167) | 80 – 85 (176 – 185) | 80 – 85 (176 – 185) |
| Weight [lbs] | 11.9 | 11.9 | 18.7 | 18.7 |
| Data Sheet |  | | | |
Rotary vane vacuum pumps – oil-free
旋片式真空幫浦 – 免油
Handling in dry areas
- 由於設計簡單，可靠性高，維護成本低
- 通用應用：在不同真空水平下連續運行
- 使用電機後部的強力風扇進行冷卻
- 設計緊湊，重量輕
- 防護等級 IP55
- 提供單相和三相設計（指數 -1或-3）
- 包含在交貨範圍內：
– 吸入側安全過濾器
– 壓力方面的消音器 - 交貨不包含電纜線
Technical data
| Item no. | DT.16B-1 | DT.16B-3 | DT.25B-1 | DT.25B-3 | DT.40B-1 | DT.40B-3 |
|---|---|---|---|---|---|---|
| Suction power at 50 Hz [scfm] | 9.4 | 9.4 | 14.7 | 14.7 | 23.6 | 23.6 |
| Suction power at 60 Hz [scfm] | 11.2 | 11.2 | 17.1 | 17.1 | 28.3 | 28.3 |
| Final pressure abs. [mbar (psi)] | 120 (1.7) | 120 (1.7) | 120 (1.7) | 120 (1.7) | 120 (1.7) | 120 (1.7) |
| Power supply at 50 (60) Hz [V] | 220 – 240 | Delta: 175-260 (200-300) Star: 300-450 (346-520) | 220 – 240 | Delta: 175-260 (200-300) Star: 300-450 (346-520) | 220 – 240 | Delta: 175-260 (200-300) Star: 300-450 (346-520) |
| Current consumption at 50 (60) Hz [A] | 4.3 (4.5) | Delta: 2.6 (2.9) Star: 1.5 (1.7) | 5.2 (6) | Delta: 3.6 (3.9) Star: 2.1 (2.3) | 8.5 (9.3) | Delta: 7 (7.1) Star: 4 (4.1) |
| Rated power at 50 Hz [kW] | 0.66 | 0.55 | 0.75 | 0.75 | 1.5 | 1.5 |
| Rated power at 60 Hz [kW] | 0.72 | 0.66 | 0.9 | 0.9 | 1.8 | 1.8 |
| Noise level at 50 Hz [dB(A)] | 63 | 63 | 65 | 65 | 68 | 68 |
| Noise level at 60 Hz [dB(A)] | 65 | 65 | 67 | 67 | 70 | 70 |
| Operating temperature at 50 Hz [°C (°F)] | 55 – 60 (131 – 140) | 55 – 60 (131 – 140) | 65 – 70 (149 – 158) | 65 – 70 (149 – 158) | 75 – 80 (167 – 176) | 75 – 80 (167 – 176) |
| Operating temperature at 60 Hz [°C (°F)] | 60 – 65 (140 – 149) | 60 – 65 (140 – 149) | 70 – 75 (158 – 167) | 70 – 75 (158 – 167) | 80 – 85 (176 – 185) | 80 – 85 (176 – 185) |
| Weight [lbs] | 65 | 60.6 | 63.9 | 59.5 | 88.2 | 82.7 |
| Data Sheet | | | | | | |
Rotary vane vacuum pumps – oil-free
旋片式真空幫浦 – 免油
Handling in dry areas
- 由於設計簡單，可靠性高，維護成本低
- 通用應用：在不同真空水平下連續運行
- 緊湊的設計，由於堅固的保護外殼，也降低了聲音等級
- 防護等級 IP55
- 符合 EC法規 640/2009的能效等級 IE3
- 對於 60Hz 電源頻率，請使用項目編號 -A（例如DT.60C-3-A）
- 包含在交貨範圍內：
– 吸入側安全過濾器
– 壓力方面的消音器 - 交貨不包含電纜線
Technical data
| Item no. | DT.60C-3 (50 Hz) | DT.80C-3 (50 Hz) |
|---|---|---|
| Suction power at 50 Hz [scfm] | 35.3 | 47.1 |
| Suction power at 60 Hz [scfm] | 41.2 | 53 |
| Final pressure abs. [mbar (psi)] | 120 (1.7) | 120 (1.7) |
| Power supply at 50 (60) Hz [V] | Delta: 230 (230) Star: 400 (460) | Delta: 230 (230) Star: 400 (460) |
| Current consumption at 50 (60) Hz [A] | Delta: 5.6 (7.6) Star: 3.2 (3.8) | Delta: 8.6 (11.8) Star: 5 (5.9) |
| Rated power at 50 Hz [kW] | 1.5 | 2.2 |
| Rated power at 60 Hz [kW] | 1.8 | 3 |
| Noise level at 50 Hz [dB(A)] | 70 | 72 |
| Noise level at 60 Hz [dB(A)] | 72 | 74 |
| Operating temperature at 50 Hz [°C (°F)] | 70 – 73 (158 – 163) | 72 – 78 (162 – 172) |
| Operating temperature at 60 Hz [°C (°F)] | 72 – 75 (162 – 167) | 75 – 80 (167 – 176) |
| Weight [lbs] | 145.5 | 156.5 |
| Data Sheet | | |
Rotary vane vacuum pumps – oil-free
旋片式真空幫浦 – 免油
Handling in dry areas
- 由於組裝簡單，可靠性高，維護成本低
- 通用應用：在不同真空等級下連續運行
- 緊湊的設計，由於堅固的保護外殼，也降低了聲音等級
- 防護等級 IP55
- 符合 EC法規 640/2009的能效等級 IE3
- 對於 60Hz 電源頻率，請使用項目編號 -A（例如DT.60C-3-A）
- 包含在交貨範圍內：
– 吸入側安全過濾器
– 壓力方面的消音器 - 交貨不包含電纜線
Technical data
| Item no. | DT.100C-3 (50Hz) | DT.140C-3 (50 Hz) |
|---|---|---|
| Suction power at 50 Hz [scfm] | 58.9 | 76.6 |
| Suction power at 60 Hz [scfm] | 67.7 | 88.4 |
| Final pressure abs. [mbar (psi)] | 120 (1.7) | 120 (1.7) |
| Power supply at 50 (60) Hz [V] | Delta: 230 (230) Star: 400 (460) | Delta: 230 (230) Star: 400 (460) |
| Current consumption at 50 (60) Hz [A] | Delta: 12.2 (14.4) Star: 7 (7.2) | Delta: 14.2 (16) Star: 8.2 (8) |
| Rated power at 50 Hz [kW] | 3.3 | 4 |
| Rated power at 60 Hz [kW] | 4 | 4.5 |
| Noise level at 50 Hz [dB(A)] | 75 | 76 |
| Noise level at 60 Hz [dB(A)] | 77 | 78 |
| Operating temperature at 50 Hz [°C (°F)] | 78 – 82 (172 – 180) | 80 – 83 (176 – 181) |
| Operating temperature at 60 Hz [°C (°F)] | 80 – 85 (176 – 185) | 85 – 90 (185 – 194) |
| Weight [lbs] | 191.8 | 209.4 |
| Data Sheet | | |
