Suspensions for direct vacuum cup mounting – internal spring 直接真空吸盤安裝的懸架 - 內部彈簧
用於直接真空吸盤安裝的 FIPA彈簧調平器使您可以輕鬆實現高度和水平補償，而無需額外的彈簧調節器配件。
整個系列的彈簧式吸盤可配有內部或外部彈簧，帶或不帶扭轉保護。
原廠連結
技術數據

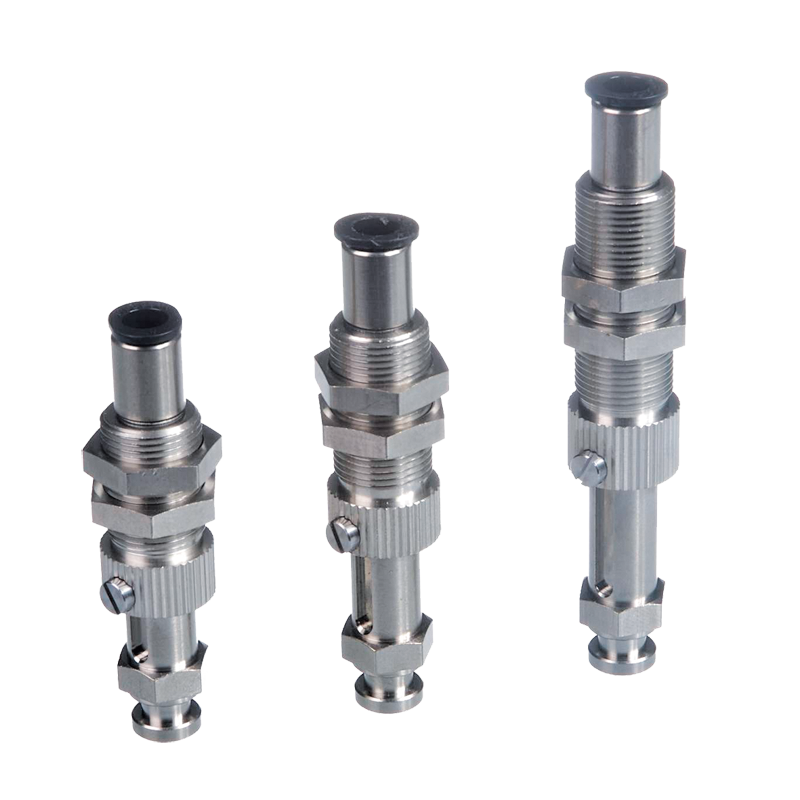

Suspensions for direct vacuum cup mounting – internal spring – SZ-NIV-DI
- 將懸架直接安裝在真空吸盤上，無需額外安裝
- 內部彈簧防塵，帶彈簧偏轉限制器
- 補償高度差異
- 適用於敏感產品的柔軟附件
- 真空連接在頂部，真空通道通過懸掛
Technical data
| Item no. | 50.330 | 50.103 | 50.104 | 50.125 | 50.126 | 50.127 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Thread suction side G2 | Without (Snap-in) | Without (Snap-in) | Without (Snap-in) | Without (Snap-in) | Without (Snap-in) | Without (Snap-in) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Thread fixing bushes G3 | M8x0.75 | M14x1-male | M14x1-male | M14x1-male | M14x1-male | M14x1-male | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stroke C [mm] | 9 | 5.5 | 6 | 9.5 | 15 | 19.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spring stiffness (alternatively) [N/mm] | 0.037 | 0.36 | 0.388 | 0.286 | 1.933 | 0.147 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. spring force [N] | 0.6 | 6.4 | 6.5 | 5.3 | 5.2 | 3.9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spring pre-load [N] | 0.2 | 4.4 | 4.2 | 2.6 | 1.9 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Non-rotating | — | Yes | Yes | Yes | Yes | Yes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hose inner Ø [mm] | 4 | — | — | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hose outer Ø [mm] | — | 6 | 4 | 6 | 6 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Design | — | — | — | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight [oz] | 0.67 | 1.2 | 1.16 | 1.27 | 1.45 | 1.69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet |  | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Suspensions for direct vacuum cup mounting – spring open – SZ-NIV-DA
Series 1
Series 2
- 將懸架直接安裝在真空吸盤上，無需額外安裝
- 補償高度差異
- 適用於敏感產品的柔軟附件
- 用開放式彈簧調平
Technical data
| Item no. | 50.095 | 50.096 | 50.097 | 50.098 | 50.170 | 50.171 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Series | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Thread suction side G2 | Without (Snap-in) | Without (Snap-in) | Without (Snap-in) | Without (Snap-in) | Without (Snap-in) | Without (Snap-in) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Thread fixing bushes G3 | M14x1-male | M14x1-male | M14x1-male | M14x1-male | M14x1-male | M14x1-male | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stroke C [mm] | 19.5 | 30 | 39 | 49.5 | 19.5 | 29.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spring stiffness (alternatively) [N/mm] | 0.165 | 2.984 | 0.078 | 0.066 | 0.143 | 0.106 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. spring force [N] | 4.5 | 2.7 – 0.2 | 3.9 | 3.8 | 4 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spring pre-load [N] | 1.3 | 0.2 | 0.8 | 0.5 | 1.2 | 0.9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Non-rotating | Yes | Yes | Yes | Yes | Yes | Yes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hose outside Ø [mm] | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hose inner Ø [mm] | 0 – 0 | 0 – 0 | 0 – 0 | 0 – 0 | 0 – 0 | 0 – 0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight [oz] | 1.8 | 2.01 | 2.19 | 2.36 | 1.8 | 2.01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
