Throttle valves 節流閥
蝶閥是基本的真空系統閥，可在不改變真空度的情況下限制體積流量和吸力。 結果是當真空吸盤空轉時減少洩漏損失。 這確保了用於工件的真空杯的足夠真空。 這可以防止意外沉積和掉落工件。
滾花螺絲用於手動調節極限。
水平旋轉空氣連接可以輕鬆地將旋入式蝶閥調節到設定的條件。 FIPA直列式蝶閥可直接安裝在軟管中。
FIPA 直列式節流閥僅允許體積流向一個方向移動，同時限制它。 例如，節流止回閥可以調節提升油缸的速度。
原廠連結
技術數據

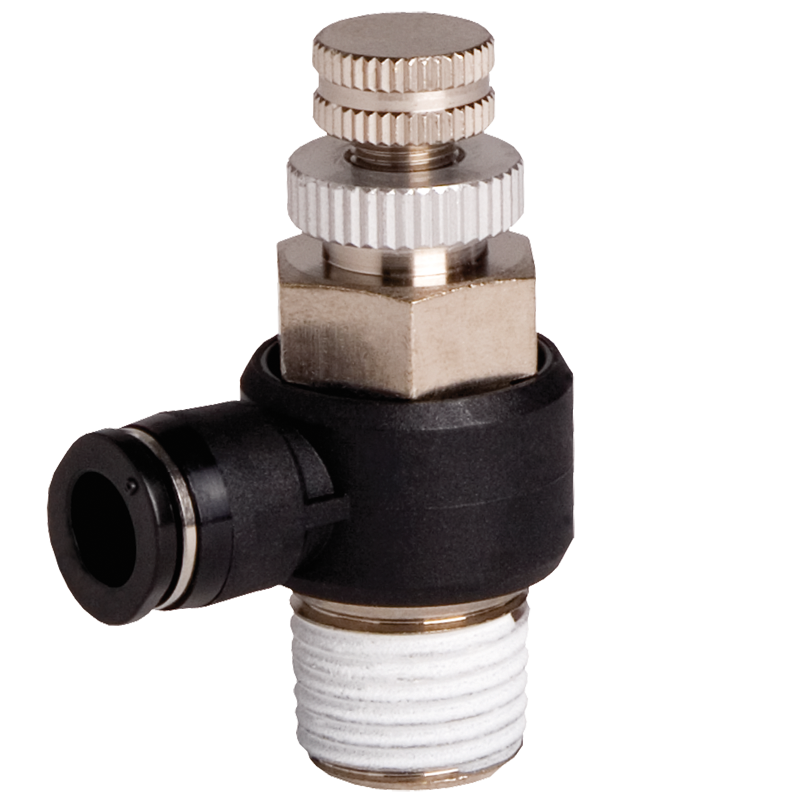

Throttle valves – screw-in type
節流閥 – 旋入式
- 在恆定真空水平下限制吸入流量
- 減少未佔用真空吸盤的洩漏，可以保持產品覆蓋的真空吸盤的真空度，從而防止產品掉落
- 使用滾花螺絲手動調節
- 使用水平旋轉空氣連接器靈活安裝
Technical data
| Item no. | 32.500 | 32.501 | 32.502 | 32.503 | 32.504 | 32.505 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Operating pressure [bar (psi)] | -1 – 8 (-14.5 – 116) | -1 – 8 (-14.5 – 116) | -1 – 8 (-14.5 – 116) | -1 – 8 (-14.5 – 116) | -1 – 8 (-14.5 – 116) | -1 – 8 (-14.5 – 116) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating temperature [°C (°F)] | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight [oz] | 0.32 | 0.71 | 0.35 | 0.71 | 1.27 | 0.71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet |  | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

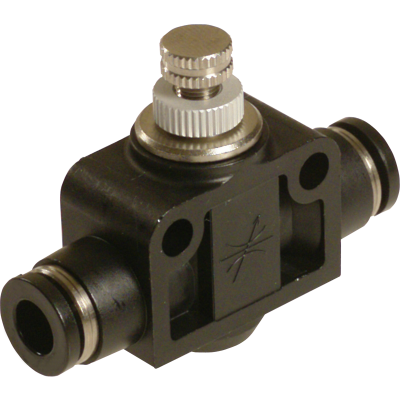

“Inline” throttle valves
“直列”節流閥
- 在恆定真空水平下限制吸入流量
- 減少未佔用真空吸盤的洩漏，可以保持產品覆蓋的真空杯的真空度，從而防止產品掉落
- 使用滾花螺絲手動調節
- 簡單安裝在管線管中
Technical data
| Item no. | 32.540 | 32.541 | 32.542 | 32.543 | 32.544 |
|---|---|---|---|---|---|
| Operating pressure [bar (psi)] | -1 – 9 (-14.5 – 130.5) | -1 – 9 (-14.5 – 130.5) | -1 – 9 (-14.5 – 130.5) | -1 – 9 (-14.5 – 130.5) | -1 – 9 (-14.5 – 130.5) |
| Operating temperature [°C (°F)] | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) | 0 – 60 (32 – 140) |
| Weight [oz] | 0.42 | 1.16 | 1.55 | 2.72 | 4.48 |
| Data Sheet | | | | | |

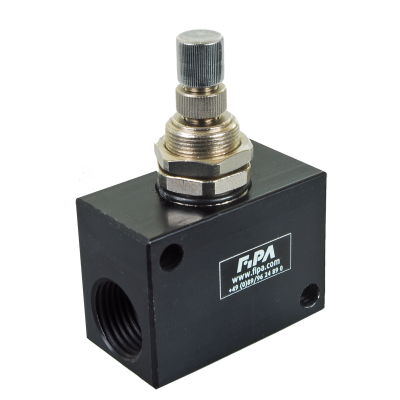

“Inline” one-way flow control valves
“直列”單向流量控制閥
- 在恆定真空水平下限制吸入流量
- 減少未佔用真空吸盤的洩漏，可以保持產品覆蓋的真空吸盤的真空度，從而防止產品掉落
- 使用滾花螺絲手動調節
Technical data
| Item no. | 73.001 | 73.004 |
|---|---|---|
| Maximum flow rate [scfm] | 1.4 | 3.2 |
| Regulating range [mbar (psi)] | -999 – 0 (-14.5 – 0) | -999 – 0 (-14.5 – 0) |
| Operating temperature [°C (°F)] | -20 – 80 (-4 – 176) | -20 – 80 (-4 – 176) |
| Weight [oz] | 3.35 | 3.35 |
| Data Sheet | | |
