Tube lifters FIPALIFT Expert / 管道升降機 FIPALIFT Expert
Expert 負擔沉重和笨拙的負載
FIPALIFT Expert 管道提昇機的提升力為30至230 kg，特別適用於搬運厚板，玻璃板或金屬板材，例如裝載機器，以及提升重型袋和板條箱。
堅固的設計允許在生產環境中進行重型使用，因此在木工，鈑金加工廠甚至是涉及特別重載的麵包店和物流中心中非常流行。
使用適配器可以使用 FIPA夾具模塊化套件為 FIPALIFT Expert管道升降機設計任何可能的承載系統。
利用我們在夾具製造方面的能力，使設備適應您的個人問題，而不會產生大筆開支。

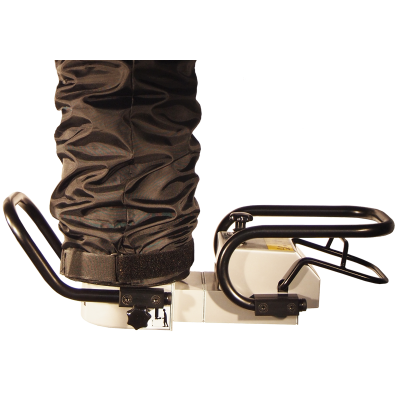

標準 Basic型號配備易於操作的控制器。拉動操作桿可提升負載，同時向下推動可使管再次向下移動。
工廠安裝的各種選件允許我們配置基本版本以滿足需求：
如果長時間不活動，則自動關閉真空供應。直接關閉側通道鼓風機的時間是可調節的
在不生鏽的不銹鋼中部分或全部執行金屬部件，用於食品生產或腐蝕性環境
大量的真空吸盤，夾具解決方案和橫梁使 FIPALIFT Expert具有極強的通用性。真空橫梁既可作為附件提供，也可根據要求作為安裝選項
對於標準範圍未涵蓋的特殊要求，我們可以提供涉及最少開支的簡單特殊解決方案

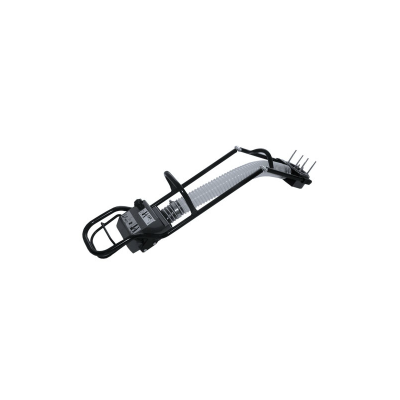

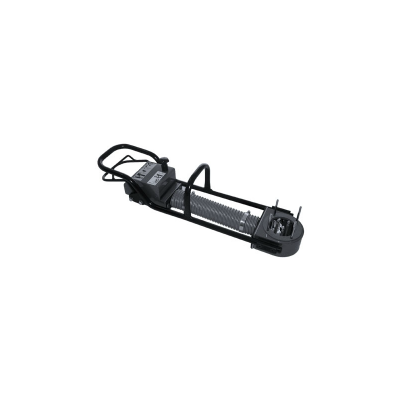

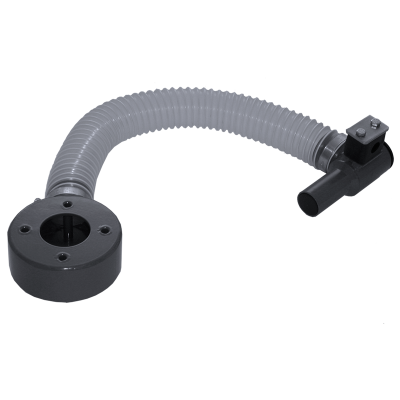

Elongated controller 細長的控制器
作為一種可選配置，我們可以將細長控制器安裝在管道升降器上，以處理大型和笨重的物品。
它們也可以固定版本的長度從500到1,200毫米，靈活的版本長度可達1,600毫米。 請注意標準版本的工廠安裝選項表。
原廠連結
技術數據
Tube lifters FIPALIFT Expert standard versions
管道升降機 FIPALIFT Expert 標準版
- 標準版本具有標準控製手柄，行程 2.50米，帶孔眼懸架
- 除標準外，我們還可提供各種工廠製造的選項。 這些可以在下面的“工廠安裝選項”表中看到。
- 供應真空和真空吸盤所需的旋轉鼓風機不在供貨範圍內 – 請單獨訂購
- 請注意組合表 “提升管直徑和泵的組合”。 它可用於建立您需要的提升力的最佳組合。
- 我們很樂意幫助您設計系統
Technical data
| Item no. | SH.BAS.EXP.100/SU | SH.BAS.EXP.120/SU | SH.BAS.EXP.140/SU | SH.BAS.EXP.160/SU | SH.BAS.EXP.180/SU | SH.BAS.EXP.200/SU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø Lifting tube [mm] | 100 | 120 | 140 | 160 | 180 | 200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Number of lifting tubes | Single tube | Single tube | Single tube | Single tube | Single tube | Single tube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet |  | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
NEW

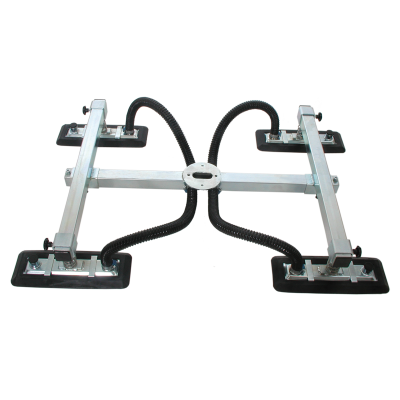

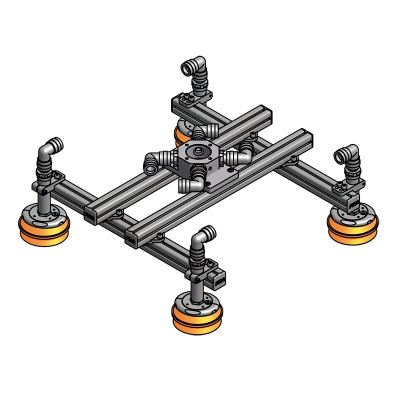

H-traverses – quad, adjustable
H-traverses – 四邊形，可調節
- 可調節的橫梁用於處理板材
- 堅固的鋼管結構
- G1/2 連接，適用於各種FIPA真空吸盤
- 真空吸盤不包括在供貨範圍內。 我們很樂意幫助您進行選擇。
Technical data
| Item no. | SH.ACC.EXP.0125-1/2 | SH.ACC.EXP.0126-1/2 |
|---|---|---|
| Length [mm] | 1,200 | 1,800 |
| Width [mm] | 600 | 600 |
| Connection | G1/2 | G1/2 |
| Data Sheet | | |
NEW

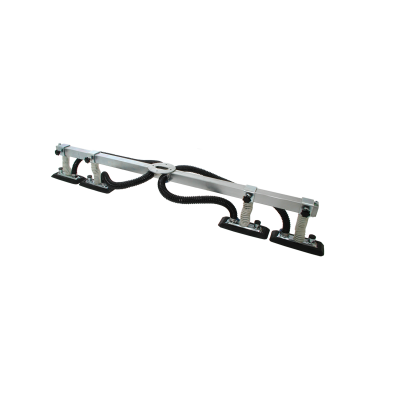

Inline-traverses – quad, adjustable
內聯式縱貫 – 四邊形，可調節
- 可調節的橫梁用於處理板材
- 堅固的鋼管結構
- G1/2 連接，適用於各種FIPA 真空吸盤
- 真空吸盤不包括在供貨範圍內。 我們很樂意幫助您進行選擇。
Technical data
| Item no. | SH.ACC.EXP.0117-1/2 | SH.ACC.EXP.0118-1/2 |
|---|---|---|
| Length [mm] | 1,200 | 1,800 |
| Connection | G1/2 | G1/2 |
| Data Sheet | | |

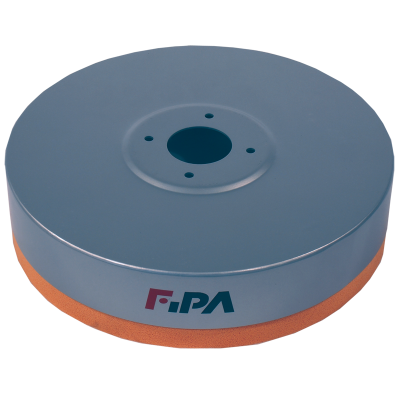

Suction shells round – Expert
環狀圓殼吸取- Expert
- 由金屬板製成的吸氣殼，帶有密封泡棉
- 適用於處理 桶，罐，桶，石頭，瓷磚等
- 無需工具即可輕鬆更換密封泡棉
- 我們很樂意就選擇合適的真空吸盤提供建議並進行真空測試
- 沒有安全係數聲明的吸盤不得與此提升管直徑一起使用
- 水平處理需要至少 2.5的安全係數，垂直處理至少需要 4.0
Technical data
| Item no. | SH.ACC.EXP.0053 | SH.ACC.EXP.0054 | SH.ACC.EXP.0055 | SH.ACC.EXP.0056 |
|---|---|---|---|---|
| Material | Steel | Steel | Steel | Steel |
| Diameter [mm] | 250 | 300 | 320 | 360 |
| Data Sheet | | | | |

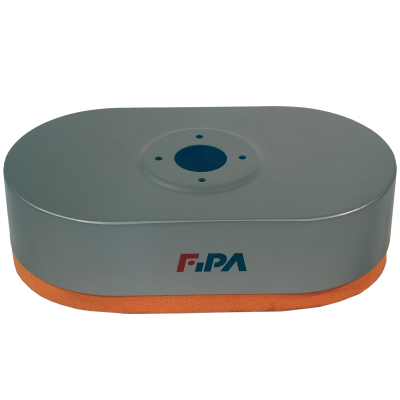

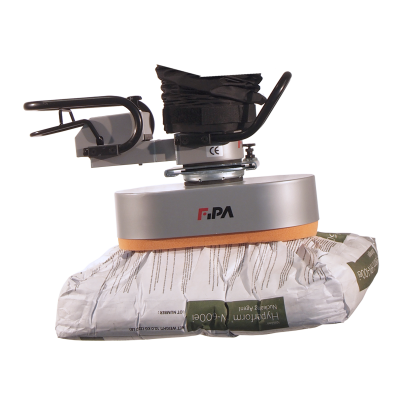

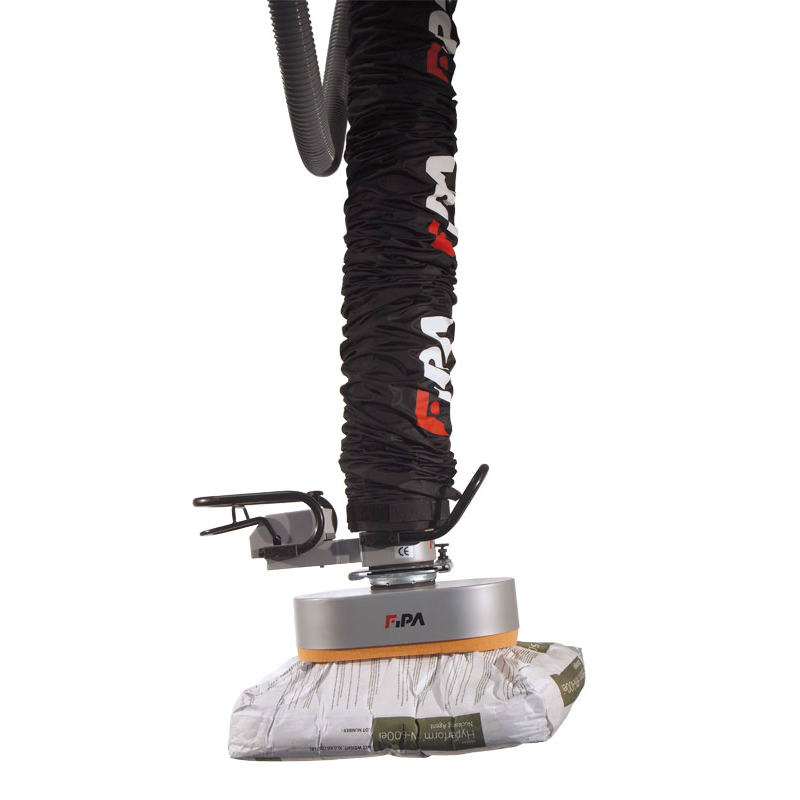

Suction shells oval – Expert 橢圓形殼式吸取 – Expert
- 由金屬板製成的吸氣殼，帶有密封泡棉
- 也有不銹鋼製成的吸氣殼
- 適用於處理麻袋和收縮包裝的商品
- 無需工具即可輕鬆更換密封泡棉
- 我們很樂意就選擇合適的真空吸盤提供建議並進行真空測試
- 沒有安全係數聲明的吸盤不得與此提升管直徑一起使用
- 水平處理需要至少 2.5的安全係數，垂直處理至少需要 4.0
Technical data
| Item no. | SH.ACC.EXP.0057 | SH.ACC.EXP.0058 | SH.ACC.EXP.0059 | SH.ACC.EXP.0057.VA | SH.ACC.EXP.0058.VA | SH.ACC.EXP.0059.VA |
|---|---|---|---|---|---|---|
| Material | Steel | Steel | Steel | Stainless steel | Stainless steel | Stainless steel |
| Width [mm] | 175 | 205 | 260 | 175 | 205 | 260 |
| Length [mm] | 275 | 370 | 455 | 275 | 370 | 455 |
| Data Sheet | | | | | | |

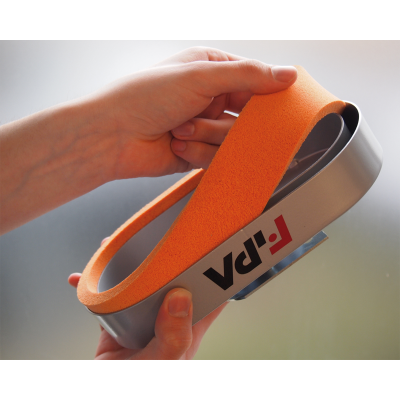

Replacement foam for suction shells – Expert
吸氣殼替換泡棉 – Expert
- 如果磨損，無需工具即可輕鬆更換
- 只需將泡沫從吸入殼中拉出並滑入新的吸入殼中
Technical data
| Item no. | SH.SPP.EXP.0010 | SH.SPP.EXP.0011 | SH.SPP.EXP.0012 | SH.SPP.EXP.0013 | SH.SPP.EXP.0014 | SH.SPP.EXP.0015 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Suitable for | SH.ACC.EXP.0053 | SH.ACC.EXP.0054 | SH.ACC.EXP.0055 | SH.ACC.EXP.0056 | SH.ACC.EXP.0057 | SH.ACC.EXP.0058 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Suitable for suction shell | Round Ø 250 | Round Ø 300 | Round Ø 320 | Round Ø 360 | Oval 175×275 | Oval 205×370 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Sheet | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

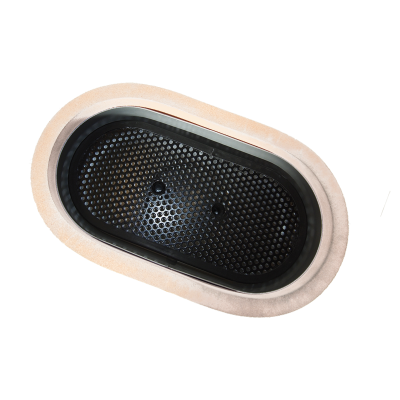

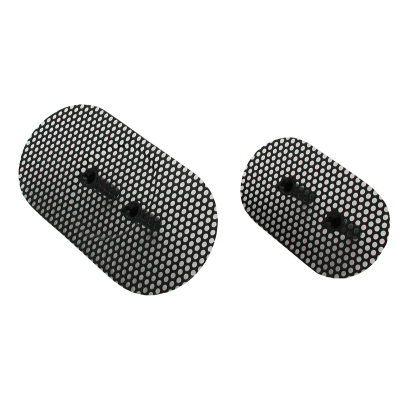

Grid for suction shells oval – Expert
橢圓形吸力殼網格 – Expert
- 吸入殼體中的支撐元件，以防止貨物被拉出
- 處理鬆散填充袋時的重要幫助
Technical data
| Item no. | SH.ACC.EXP.0063 | SH.ACC.EXP.0064 | SH.ACC.EXP.0065 | SH.ACC.EXP.0063.VA | SH.ACC.EXP.0064.VA | SH.ACC.EXP.0065.VA |
|---|---|---|---|---|---|---|
| Material | Steel | Steel | Steel | Stainless steel | Stainless steel | Stainless steel |
| Width [mm] | 175 | 205 | 260 | 175 | 205 | 260 |
| Length [mm] | 275 | 370 | 455 | 275 | 370 | 455 |
| Data Sheet | | | | | | |

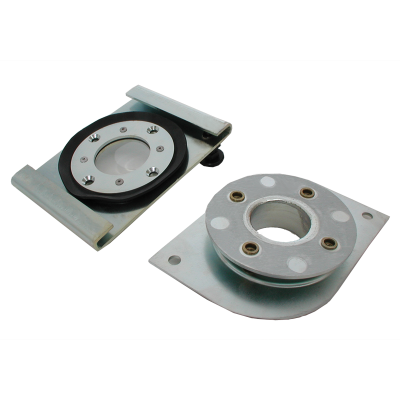

Quick-change systems – Expert
快速更換系統 – Expert
- 快速更換系統，可在 FIPALIFT Expert上快速免工具更換真空吸盤和夾具系統
- 使用卡口式配合件操作
- 非常適合頻繁更改的處理任務
Technical data
| Item no. | SH.ACC.EXP.0066 | SH.ACC.EXP.0067 | SH.ACC.EXP.0068 | SH.ACC.EXP.0069 |
|---|---|---|---|---|
| Design | Upper | Lower | Upper | Lower |
| Load capacity [lbs] | 220.5 | 220.5 | 352.7 | 352.7 |
| Data Sheet | | | | |

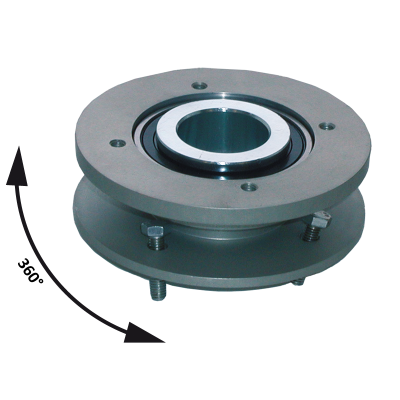

Swivel joint – Expert
旋轉接頭 – Expert
- 接合無級 360°旋轉貨物
- 非常適合重新定位待提升的貨物，例如： 裝載機器時
Technical data
| Item no. | SH.ACC.EXP.0070 |
|---|---|
| Pivoting range S [°] | 360 |
| Data Sheet | |

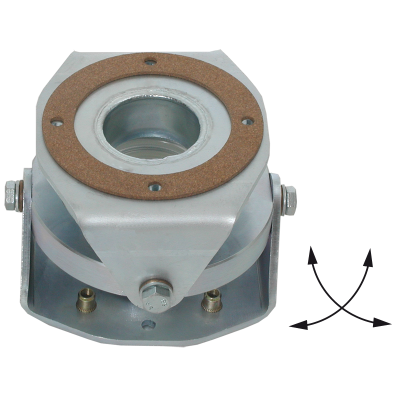

Cardan joint – Expert
萬向接頭 – Expert
- For level equalization
Technical data
| Item no. | SH.ACC.EXP.0081 |
|---|---|
| Description | Cardan joint |
| Data Sheet | |

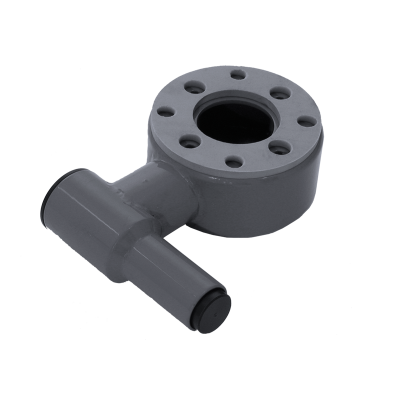

Release valves – Expert
釋放閥 – Expert
SH.ACC.EXP.0079 SH.ACC.EXP.0080
- 用於快速降低待提升貨物的附加閥門
- 建議用於大型真空吸盤和輕型貨物
- 可用於標準控製手柄和細長控製手柄
- 可以通過操作單元上的按鈕釋放真空
Technical data
| Item no. | SH.ACC.EXP.0079 | SH.ACC.EXP.0080 |
|---|---|---|
| Suitable for | Control handle standard | Control handle elongated |
| Data Sheet | | |

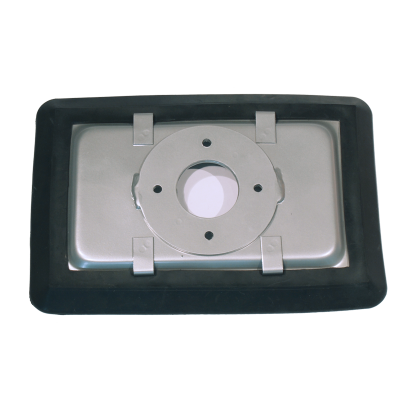

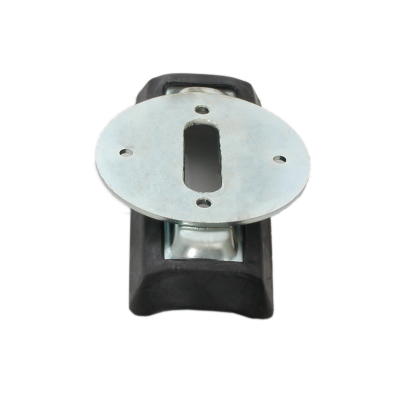

Suction plates rectangular – Expert
矩形吸盤 – Expert
SH.ACC.EXP.0010 SH.ACC.EXP.0015
- 矩形吸盤，可直接安裝在 FIPALIFT Expert的控製手柄上
- 適用於處理紙箱，盒子和較小的扁平產品
- 帶有可更換墊圈的鋼板，由天然橡膠（NR）黑色製成
- 無需工具即可輕鬆更換墊片
- 凹形可用於提升管道或桿
- 沒有安全係數聲明的吸盤不得與此提升管直徑一起使用
- 水平處理需要至少 2.5的安全係數，垂直處理至少需要 4.0
- 適當的更換墊圈可作為所有類型的附件提供
Technical data
| Item no. | SH.ACC.EXP.0010 | SH.ACC.EXP.0011 | SH.ACC.EXP.0012 | SH.ACC.EXP.0013 | SH.ACC.EXP.0014 | SH.ACC.EXP.0015 |
|---|---|---|---|---|---|---|
| Design | Flat | Flat | Flat | Flat | Flat | Concave |
| Width [mm] | 150 | 120 | 95 | 200 | 210 | 120 |
| Length [mm] | 210 | 315 | 430 | 290 | 330 | 315 |
| Data Sheet | | | | | | |

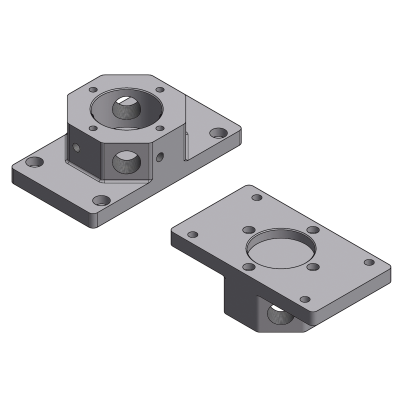

EOAT Adapter – Expert
EOAT轉接器 – Expert
SPECIAL SOLUTIONS
- 使用於 FIPA EOAT工具套件適用於 FIPALIFT Expert
- 可與 FIPA XLine型材和相應的連接元件一起使用
- 可以為非標準貨物安裝特殊解決方案
- 四個 G3/4 連接，用於真空吸盤的真空供應
- 兩個 G1/8 連接用於使用真空計
- 相應的 EOAT組件可在 www.fipa.com的 “機械臂末端工具” 部分和我們的 “機械臂末端工具” 目錄中找到
Technical data
| Item no. | SH.ACC.EXP.0090 |
|---|---|
| Material | Aluminum anodized |
| Weight [lbs] | 2.4 |
| Data Sheet | |
