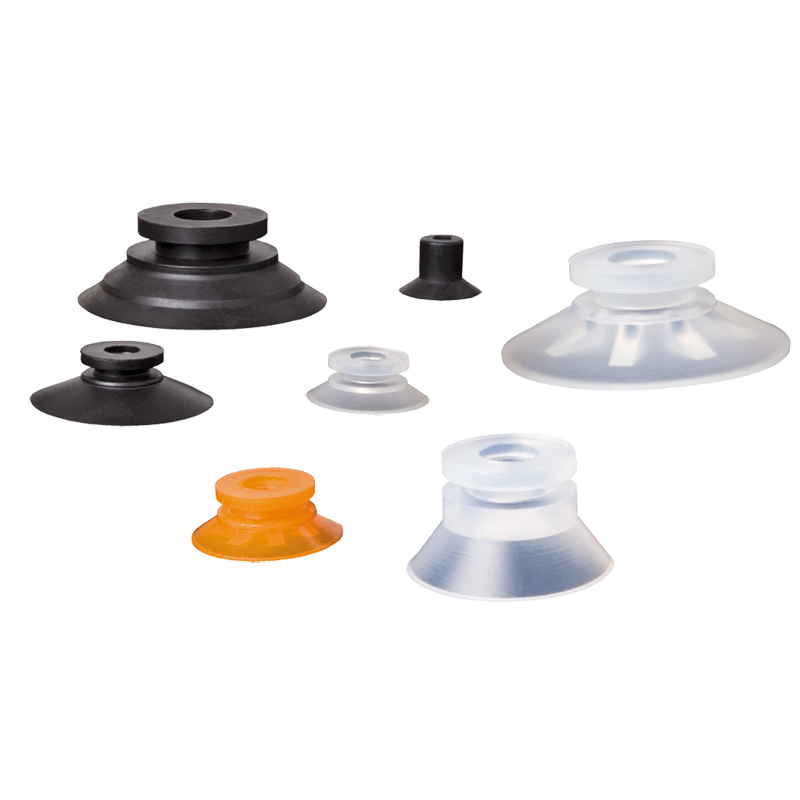

Flat vacuum cups modular - SP-F
無論是扁平還是深層結構形狀,或帶有或不帶有支撐肋 – 通用型FIPA SP-F模塊化平面真空杯都具有高吸力功能。 有益的是單個密封唇,易於連接到配件上。
FIPA提供各種材料的模塊化平面真空杯。 如果應用要求扁平真空杯具有耐磨性,Tepuflex®是正確的選擇。 這種熱塑性彈性體具有很高的耐磨性,優異的回复性能和良好的防滑性 – 是自動化系統中平板式真空杯的理想材料特性,具有快速循環時間。
SP-F系列平面真空杯也可提供永久安裝配件。
帶有內置觸摸閥的型號可防止部分佔用的真空杯夾住工件時掉落。
原廠連結
技術數據
+Product description
+Advantage
Technical data
Item no. | Model / Lip dimensions | Connection thread | [mm] | Material / Color | Data Sheet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Smooth design with fitting & filter screen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
120.020.006._* | SP-F-20 | G1/8-male, M5-female | 2.5 | SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
120.030.013._* | SP-F-30 | G1/8-male, M5-female | 3.5 | SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
120.040.076._* | SP-F-40 | G1/8-female | 4 | SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
120.050.078._* | SP-F-50 | G1/8-female | 6.5 | SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Smooth design with fitting, filter screen & touch valve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
121.030.006._* | SP-F-30 | G1/8-male, M5-female | 2.5 | SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
121.040.007._* | SP-F-40 | G1/8-female | 4 | SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
121.050.008._* | SP-F-50 | G1/8-female | 2.5 | SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
With cleats, fitting & filter screen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
123.020.003._* | SP-FA-20 | G1/8-male, M5-female | 1 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
123.025.010._* | SP-FA-25 | G1/8-male, M5-female | 1 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
123.030.019._* | SP-FA-30 | G1/8-male, M5-female | 2 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
123.040.028._* | SP-FA-40 | G1/8-female | 2 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
123.050.034._* | SP-FA-50 | G1/8-female | 2.5 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
152.078.133._* | SP-FA-75 | G1/8-female | 3 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
152.078.136._* | SP-FA-75 | G3/8-female | 3 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
152.078.139._* | SP-FA-75 | G1/2-female | 3 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
152.113.134._* | SP-FA-110 | G3/8-female | 5 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
152.113.137._* | SP-FA-110 | G1/2-female | 5 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
152.155.135._* | SP-FA-150 | G1/2-female | 5 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
152.155.138._* | SP-FA-150 | G3/4-female | 5 | Tepuflex® (or), SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
With cleats, fitting, filter screen & touch valve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
124.030.002._* | SP-FA-30 | G1/8-male, M5-female | 2 | SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
124.040.006._* | SP-FA-40 | G1/8-female | 2 | SI (tr), CR (sw) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
124.050.009._* | SP-FA-50 | G1/8-female | 2.5 | SI (tr), CR (sw) |
