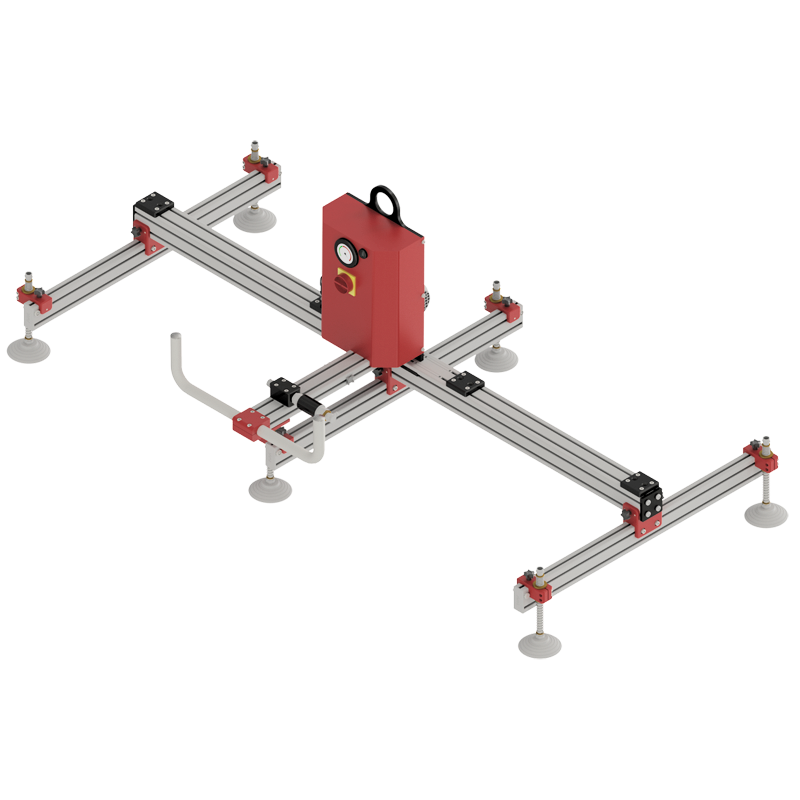

Vacuum lifter FIPA Spider / 真空升降機 FIPA Spider
真空升降機優於帶有吊索的傳統升降裝置，因為它們更快更容易操作。放置真空吸盤，按下手動滑閥，等待兩到三秒鐘，直到產生真空。使用真空升降機 FIPA Spider很容易！
真空提昇機 FIPA Spider是一種真空導軌，採用“即插即用”方式開發，用於環鏈昇高。
真空橫梁，通常也稱為真空提升器，用於處理板，窗格和板材。真空升降機尤其用於木材，金屬板材和玻璃加工行業。它們使加工機器的裝載和各種貨物的存儲變得更加容易。
FIPA Spider 可作為標準配置，可承受高達 250 和 500 kg的負載。我們可以通過各種配件調整橫梁以滿足您的需求。
產品說明
- 安裝起重機燈泡，用於將鏈條控制裝置固定在操作手柄上
- 在嘈雜的工作環境中用於光學警告的信號燈
- 用於靈活控制面板的鉸鏈可確保直立位置，即使在低工作高度時也是如此
- 額外的橫桿確保了大的吸力區域並改善了變形材料的支撐
- 可根據應用選擇真空吸盤
模組化結構使您可以快速，輕鬆地開發特殊版本 – 我們很樂意為您提供諮詢！
FIPA 還提供與我們的真空橫梁兼容的環鏈昇高和起重機。有能力的FIPA 團隊負責整個系統，從規劃到移交安裝。
原廠連結
技術數據
Vacuum lifter FIPA Spider
真空升降機 FIPA Spider
PLUG & PLAY
- 適用於板材，薄板或窗格的水平處理
- 每個手動滑閥易於操作，只需一人即可安全提升負載
- 易於安裝：懸挂 – 插入 – 完成
- 通過鋁製輕質結構實現低自重
- 最大承重 250 kg 和 500 kg，帶有吸緊表面
- 真空提昇機用於環鏈葫蘆
- DT.5真空泵隨附
- 使用符合人體工程學的操作手柄，控制桿的長度可調節至 2米
- 可以生產特殊版本以滿足客戶需求
- 負載的處理方式可以保護材料並避免損壞
- 通過緊固件的省略快速有效地完成工作
- 如果需要，請輸入所需的操作單元長度（最長2米）
- 如果需要，可以在下訂單時在工廠安裝FIPA附件
- 重量可根據真空吸盤的選擇而變化
- 推薦的真空吸盤：
– 扁平真空吸盤 152.191.025.1，例如用於金屬板
– 波紋管真空吸塵吸盤 Varioflex® 22.160.265.16適用於木材和粗糙表面 - 真空吸盤不包括在供貨範圍內
說明
真空提昇機符合DIN EN 13155
環鏈昇高上的單相電氣連接（螺旋電纜作為附件提供）– FIPA Spider具有Schuko插頭
規定的負載值是指密封面。如果材料是多孔或粗糙的，則必須進行抽吸試驗。如果需要，我們也可以為您實施試用。
Technical data
| Item no. | TR01.250-2000-2-1000 | TR01.500-2000-3-1000 |
|---|---|---|
| Max. lifting force [lbs] | 551.2 | 1,102.3 |
| Suction power at 50 Hz [scfm] | 2.9 | 2.9 |
| Power supply at 50 Hz [V] | 220-240 | 220-240 |
| Rated power [kW] | 0.12 | 0.12 |
| Noise level at 50 Hz [dB(A)] | 60 | 60 |
| Safety tank volume of vacuum tank [l] | 5.35 | 5.35 |
| Number of suction cups | 4 | 6 |
| Connection thread suction cups | G1/2 | G1/2 |
| Weight [lbs] | 132.3 | 143.3 |
| Data Sheet | ||
NEW
Signal lamp
信號燈
SAFETY FEATURE
- 用於真空提昇機 FIPA Spider安全的附加警告裝置
- 如果真空供應過低，信號會閃爍
- 適用於特別嘈雜的工作環境或使用耳罩時
- 如果需要，可以在訂購新的 FIPA Spider時在工廠安裝 FIPA附件
Technical data
| Item no. | TR.ACC.0010 |
|---|---|
| Type of lamp | LED |
| Data Sheet | |
NEW
Holder for chain hoist control
鍊式起重機控制的支架
- 該配件用於將鍊式提昇機控制裝置固定在操作手柄上
- 如果需要，可以在訂購新的 FIPA Spider時在工廠安裝 FIPA附件
Technical data
| Item no. | TR.ACC.0015 |
|---|---|
| Material | Aluminum |
| Data Sheet | |
NEW
Cross beam retrofit
橫梁改造
- 可以使用該模塊擴展現有 FIPA Spider上的真空吸盤數量
- 擴大吸入區域
- 改善對變形材料的支撐
- 如果需要，可以在訂購新的 FIPA Spider時在工廠安裝 FIPA附件
- 真空吸盤不包括在供貨範圍內
Technical data
| Item no. | TR.ACC.0020 |
|---|---|
| Length [mm] | 980 |
NEW
Manual shut-off valve
手動截止閥
- 使用手動截止閥關閉單個真空吸盤，以更換板尺寸或帶凹槽的部件
- 當關閉單個真空吸盤時，負載減少。 操作員負責確保負載對應於剩餘吸入區域的保持力。
- 操作員必須確保手動截止閥在不再使用時再次打開
- 如果需要，可以在訂購新的 FIPA Spider時在工廠安裝 FIPA附件
Technical data
| Item no. | TR.ACC.0025 |
|---|---|
| Weight [oz] | 4.62 |
| Data Sheet | |
NEW
Spiral cable
螺旋電纜
- 螺旋電纜用於抵消鍊式提昇機的電能
- 電纜類型：PUR 3G 1.5黑色
- 電纜端 1：由實心橡膠製成的螺紋 Schuko插頭
- 電纜端 2：400 mm 裸線
Technical data
| Item no. | TR.ACC.0030 |
|---|---|
| Length [mm] | 3,000 |
| Spiral length [mm] | 1,500 |
| Length extended [mm] | 6,000 |
| Data Sheet | |
NEW
Hinge for handle
手柄鉸鏈
- 穩定的鉸鏈使得操作部件上的桿可以向上或向下旋轉
- 該位置隨意選擇
- 兼容 FIPA XLine擠壓件
- 即使在低工作高度，也可以使直立位置成為可能
- 如果需要，可以在訂購新的 FIPA Spider時在工廠安裝 FIPA附件
Technical data
| Item no. | TR.ACC.0040 |
|---|---|
| Pivoting range [°] | 45 |
| Data Sheet |
